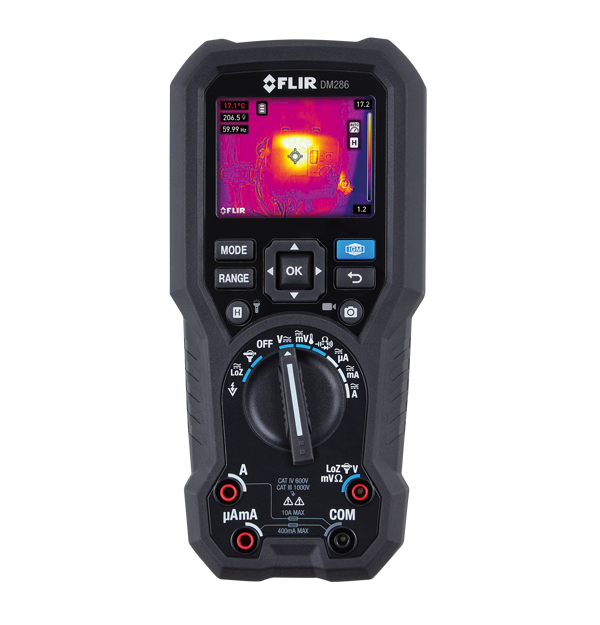

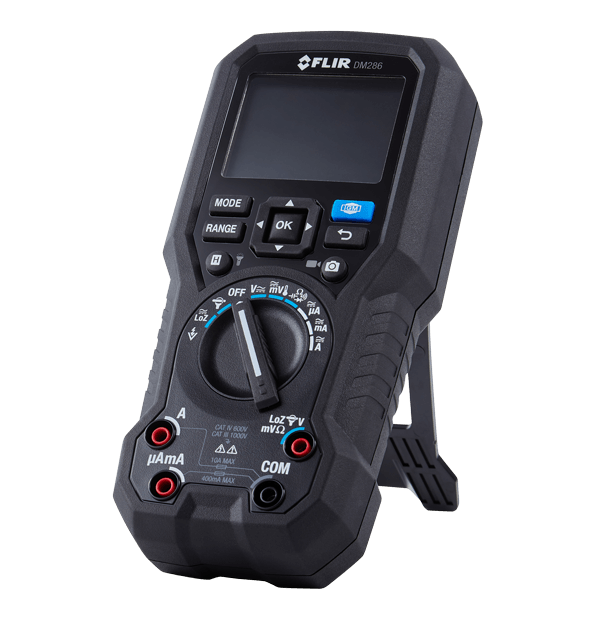

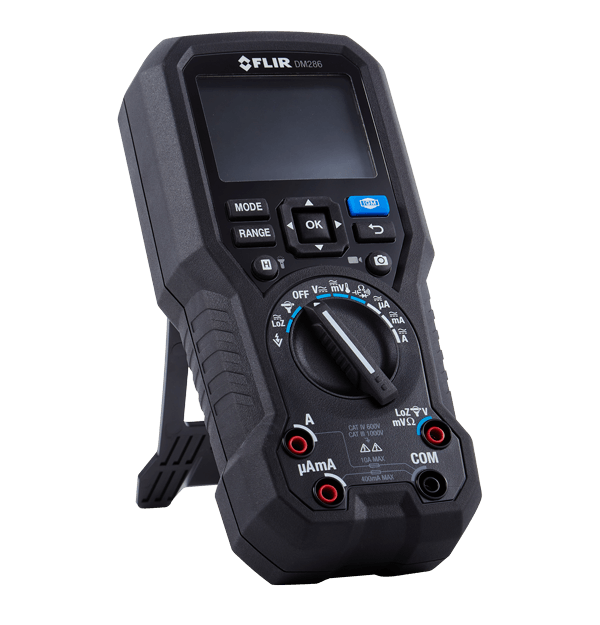

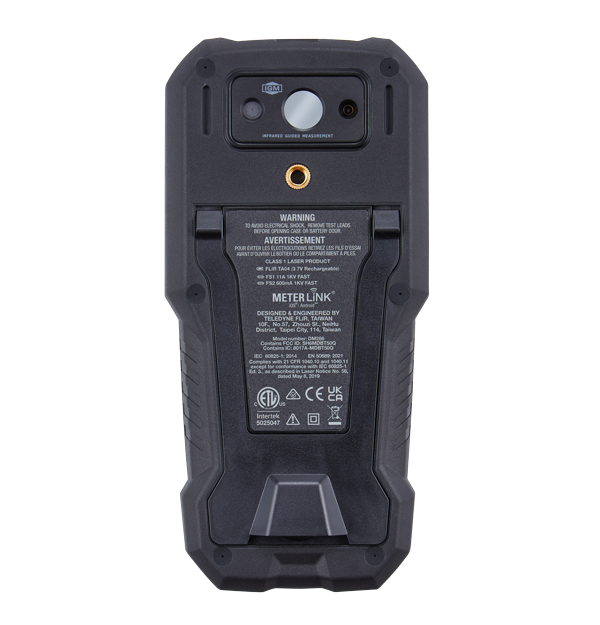

DM286
IGM™を搭載した産業用サーマルイメージングマルチメーター
Flir DM286産業用イメージングマルチメーターは、問題を特定、文書化、および共有するための安全、正確かつ効率的な方法を求めている電気検査技師にとって最適なツールです。IGM™（赤外線ガイド測定）とMSX®（マルチスペクトルダイナミックイメージング）により、接触前に危険がどこにあるかを安全に特定できます。パワフルなマルチメーターは、最大30,000枚の画像と100個のログファイルを取得して保存し、赤外線／可視ビデオクリップを録画できます。DM286からモバイルデバイスにライブデータをリアルタイムでストリーミングします。Meterlink®アプリを使用すると、分析、トレンド分析、および共有のために、測定値、画像、ビデオを迅速かつ効率的に取得できます。
精度は安全性から始まる
Flir IGMを使用して直接接触せずに、潜在的に危険な問題を安全に特定できます。MSXにより、エッジとアウトラインのディテールを埋め込むことで、極めて鮮明な赤外線画像が得られます。
Flir DM286には、暗い場所や照明が不十分な場所での視認性を高めるLED作業灯が内蔵され、1日中使用できるようにするための充電式リチウムポリマーバッテリーパック2個が付属し、耐久性に関する2mの落下試験に合格しています。
Flir Meterlinkアプリを使用すると、測定値を迅速かつ効率的に取得して比較し、放射測定画像やビデオを分析して共有し、レポートを作成できます。
仕様
| Highlighted | |
|---|---|
| 赤外線解像度 | 160×120（19,200ピクセル） |
| 表示数 | 6000 |
| AC_DC電圧 | 1000V AC RMS ±（1.0%+3）1000V DC ±（0.09%+3） |
| AC_DCアンペア | AC 10.00 RMS ±（1.5%+3）DC 10.00 ±（1.0%+3） |
| 接続機能 | Bluetooth BLE |
| イメージングとレンズ | |
|---|---|
| カラーパレット | アイアン、レインボー、アークティック、ホワイトホット、ブラックホット |
| スペクトル感度 | 8～14µm |
| フレームレート | 9Hz |
| 焦点 | 固定式 |
| 熱画像検出器 | FLIR Lepton®マイクロボロメーター |
| 画像モード | サーマルMSX（マルチスペクトルダイナミックイメージング） サーマルカメラのみ デジタルカメラのみ |
| 画像解像度 | 2MP（1600 × 1200ピクセル） |
| 視覚フォーカスとFOV | 固定フォーカス、71° × 56° FOV |
| 視野角、ビジュアル | 71° × 56° |
| 赤外線感度 | 50mK（0.15°C） |
| 赤外線解像度 | 160×120（19,200ピクセル） |
| 測定解析 | |
|---|---|
| AC_DC LoZボルト | 1000V AC RMSまたは1000V DC ±（1.3%+4） |
| AC_DCアンペア | AC 10.00 RMS ±（1.5%+3）DC 10.00 ±（1.0%+3） |
| AC_DCミリボルト | AC 600.0mV ±（1.0%+3）DC 600.0mV ±（0.2%+3） |
| AC_DC電圧 | 1000V AC RMS ±（1.0%+3）1000V DC ±（0.09%+3） |
| タイプK熱電対温度 | -40°C～400°C DMM ±（1.0%+3°C）/IGM ±（1.0%+5°C） |
| ダイオード試験 | 1.500V ± 0.9% |
| 可変周波数駆動（VFD） | AC V：1000V AC RMS、45～65Hzで±（1.3%+4） |
| 周波数カウンター | 100.00kHz ±（0.1%+5） |
| 導通チェック閾値 | 10～100Ω |
| 抵抗 | 6.000MΩ ±（0.9%+5）、60.00MΩ ±（3.0%+5） |
| 校正サイクル | 年に1回、推奨 |
| 温度分解能 | 150mK（0.15°C） |
| 温度範囲 | –5°C～300°C |
| 温度精度 | >25°Cの温度に対しては±3°Cまたは測定値の±3%（いずれか大きい方）、-10°C～25°Cの温度に対しては±5°C |
| 温度解像度 | 0.1°C |
| 表示数 | 6000 |
| 計測速度 | 毎秒3サンプル |
| 電気容量 | 10.00mF ±（4.0%+5） |
| 通信とデータ保存 | |
|---|---|
| ビデオ録画 | 最大50分 ファイル転送に最大20秒 |
| 保存 | 1メモリセットあたり40,000の測定値 |
| 保存メディア | eMMC 4GB |
| 接続機能 | Bluetooth BLE |
| 画像ファイルフォーマット | ラジオメトリック |
| 画像保存容量 | 最大30,000 |
| 通信プロトコル | METERLiNK |
| ユーザーインターフェース | |
|---|---|
| ディスプレイ | 71mm |
| ディスプレイの明るさ | 高、中、低 |
| 電源 | |
|---|---|
| バッテリー | TA04、充電式リチウムポリマー、3050mAh。2個供給。 |
| バッテリー駆動時間 | IGMモードで約6.5時間、ディスプレイの輝度を中に設定。 マルチメータモード（中程度の明るさ）で約10時間 |
| 自動電源オフ | メーターの場合：オフ、2、5、または10分に設定 作業灯のみの場合：オフ、5、15、または30分に設定 |
| 非接触型検電器 [NCV] | ○ |
| 一般仕様 | |
|---|---|
| スキャンモード | 連続スキャン。十字線とレーザーポインターによる照準。 |
| ワークライト | x1 LED |
| 同梱 | 1 x DM286産業用サーマルイメージングマルチメーター CATIV 600Vテストリード CATIV 600Vアリゲータークリップ（1セット） 1 x Type-AからMicro-USBケーブル（データ転送機能付き） 1 x Kタイプ熱電対（-30°C～260°C） 1 x ソフトサイドキャリングケース 1 x FLIRクイックスタートガイド 1 x FLIR保証カード 2 x TA04充電式バッテリーセル |
| 寸法（奥行 × 幅 × 高さ） | 20cm × 9.6cm × 5.6cm |
| 重量 | 569g、バッテリーなし（約） |
| 環境と認定 | |
|---|---|
| ETSI|EMC | EN61326-1 |
| IP等級 | IP40 |
| レーザータイプ | クラスI（赤） |
| レーザーポインター出力 | ≤0.39mWの場合 |
| レーザー波長 | 640nm～660nm |
| 使用温度・湿度 | -10°C～30°C、<85% RH 30°C～40°C、<75% RH 40°C～50°C、<45% RH |
| 保存温度、相対湿度［RH］ | -20°C～60°C、0～80% RH（バッテリーなし） |
| 保証 | 10年限定保証、https://www.flir.com/testwarranty |
| 動作高度 | 2000m |
| 安全性 | IEC 61010-1 CAT IV - 600V、CAT III - 1000V |
| 放射率設定 | 0.10～1.00（デフォルトは0.95）、4つのプリセットから選択するか、手動で設定します。 |
| 汚染度 | 2.0 |
| 落下試験 | 2m |
| 認証 | ETL、FCC、CE、RCM、UKCA、FDA、EN60825, EN50689 |
| アクセサリー | |
|---|---|
| ソフトウェア | FLIR METERLiNK®アプリ |
