G620a
Câmera de montagem fixa de imagens ópticas de gás (OGI), hidrocarboneto/compostos orgânicos voláteis
Product Variations
Encontre vazamentos de gás enquanto atende às metas governamentais e ambientais de emissão com o Flir G620a: uma solução de câmera OGI refrigerada de longa duração para monitoramento contínuo em instalações de produção e processamento de gás upstream e midstream. O G620a é filtrado espectralmente para ver metano (CH₄), hidrocarbonetos e compostos orgânicos voláteis (VOCs) com um detector OGI de desempenho que atende aos requisitos de sensibilidade estabelecidos na EPA OOOOa dos EUA e no Apêndice K. Pequeno e leve, o G620a é instalado rapidamente e depende de uma interface web simplificada. Nunca perca um momento de monitoramento graças ao robusto resfriador linear que suporta 27.000 horas de operação ininterrupta. O Flir G620a pode ajudar as empresas de petróleo e gás a manter equipamentos de capital valiosos, evitar a perda de produtos, atender às métricas de redução de emissões e garantir práticas de trabalho mais seguras.
O sensor de imagem refrigerado de alta resolução e alta sensibilidade, além da vantagem do modo de alta sensibilidade (HSM) proprietário da Flir, permite que os usuários visualizem até mesmo os menores vazamentos de gás.
As câmeras Flir G620a oferecem mais de 27.000 horas de autonomia antes que qualquer serviço seja necessário (tempo médio até a falha).
Satisfaça os requisitos de sensibilidade de detecção de metano e VOC da EPA dos EUA e obtenha promessas globais de ESG para redução de metano e hidrocarboneto.
Especificações
| Destacado | |
|---|---|
| Resolução de IV | 640 512× |
| Sensibilidade Térmica/NETD | <15 mK a 25 °C |
| Faixa Espectral | 3,2–3,4 μm |
| Geração de imagem e óptica | |
|---|---|
| Ajuste Automático da Imagem | Linear, PE |
| Aprimoramento de imagem digital | Modo de alta sensibilidade (HSM) |
| Campo de visão (FOV) | FLIR G620a 6°: 6,0° × 4,8° FLIR G620a 14,5°: 14,4° × 11,5° FLIR G620a 24°: 23,6° × 19° |
| Comprimento Focal | FLIR G620a 6°: 92 mm FLIR G620a 14,5°: 38 mm FLIR G620a 24°: 23 mm |
| Distância Focal Mínima | FLIR G620a 6°: 2 m (6,6 pés) FLIR G620a 14,5°: 0,5 m (1,64 pés) FLIR G620a 24°: 0,3 m (1,0 pés) |
| Faixa Espectral | 3,2–3,4 μm |
| Foco | Motorizada |
| Frequência da Imagem | 30 Hz |
| Gravação de vídeo IV não radiométrico | Não há |
| Gravação de vídeo IV radiométrico | Não há |
| Modos de Imagem | Imagem infravermelha, modo de alta sensibilidade |
| Número f | f/1.59 |
| Paletas de cores | Selecionável de 8 bits |
| Pitch do Detector | 15 µm |
| Refrigeração do Sensor | Resfriador linear FLIR FL100 |
| Resolução de IV | 640 512× |
| Sensibilidade do gás [NECL] | NECL: 1 m ΔT 10 °C Metano: 16 ppm × m Hidrocarbonetos (mistura de gás niabara): 6,4 ppm × m |
| Sensibilidade Térmica/NETD | <15 mK a 25 °C |
| Sobreposição | Somente RTSP |
| Streaming de vídeo IV radiométrico | GigE Vision |
| Tipo de Detector | MWIR T2SLS de alta temperatura de operação |
| Vídeo IV Não Radiométrico | Transmissão H.264 ou MJPEG sobre RTSP |
| Zoom | Zoom digital de 1x, 2x, 4x, 8x |
| Medição e análise | |
|---|---|
| Compensação de variação de temperatura [com calibração de fábrica] | Sim |
| Faixa de Temperatura de Objetos | -10 °C a 120 °C (14 °F a 248 °F) |
| Precisão | ≤100 °C ±2 °C, >100 °C ±2% da leitura |
| Tensão de CC | Faixa: 18 V a 56 V |
| Comunicação e armazenamento de dados | |
|---|---|
| Comando e Controle | GEV: Genicam; RTSP: Interface Web, API REST |
| Entradas Digitais | 2x optoisoladas, Vin (baixo) = 0 a 1,5 V, Vin (alto) = 3 a 25 V |
| Interfaces de Comunicação | Ethernet |
| Modos de Sincronização | Sincronização |
| Mídia de Armazenamento | Não há |
| Saídas Digitais | 3x optoisoladas, 0 a 48 V CC, máx. 350 mA; relé opto de estado sólido; 1x dedicado como saída para falhas (NF) |

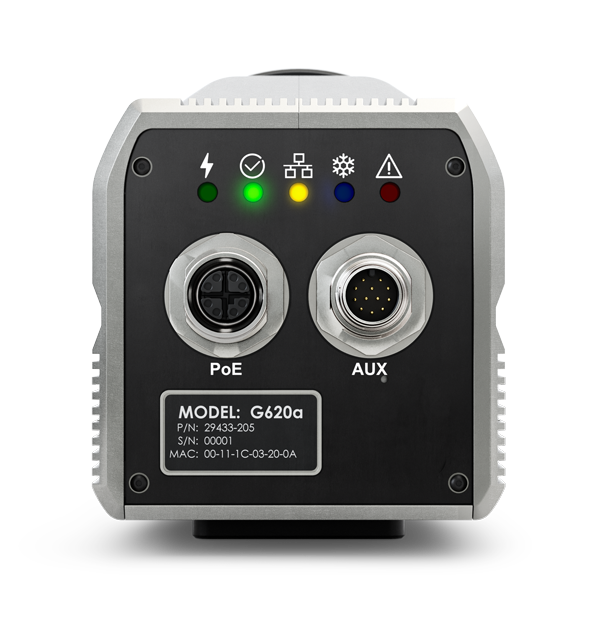

| Tipo de conector de E/S digital | M12 de 12 pinos com codificação A, macho (compartilhado com alimentação externa) |
| Geral | |
|---|---|
| Conteúdo da Caixa | Câmera com lente; cabo M12 a RJ45F (0,3 m), guia de início rápido, certificado de calibração |
| Peso | FLIR G620a 6°: 1,90 kg (4,14 lbs) FLIR G620a 14,5°: 1,48 kg (3,22 lbs) FLIR G620a 24°: 1,50 kg (3,27 lbs) |
| Peso [sem lente] | 1,32 kg (2,9 lb.) |
| Tamanho [C x L x A] sem a Lente | 200 × 76 × 92 mm (7,9 × 3,0 × 3,6 pol.) |
| Tamanho [C × L× A] | FLIR G620a 14,5°, FLIR G620a 24°: 229 × 76 × 95 mm (9,0 × 3,0 × 3,8 in) FLIR G620a 6°: 297 × 99 × 99 mm (11,7 × 3,9 × 3,9 in) |
| Potência | |
|---|---|
| Consumo de Energia | 25 W (resfriamento) |
| Fonte de Alimentação | Fonte de alimentação primária: PoE+ tipo 2 (30 W min) Conexão CC opcional: M12 de 12 pinos com codificação A, macho (compartilhado com E/S digital) |
| Dados ambientais e certificações | |
|---|---|
| Choque | 25 g, 6 ms; meio seno; ±500 choques; X,Y&Z (IAW MIL-STD-810H) |
| Diretivas | EMC: 2014/30/EU, WEEE: 2012/19/EU |
| EMC | EN55032:2015/A11:2020 EN55035:2017/A11:2020 FCC Parte 15, Subparte B ClasseA KC C 9832 e KS C 9835 |
| Encapsulamento | IP50 |
| Faixa de Temperatura Operacional | -20 °C a 50 °C (-4 °F a 122 °F) |
| Montagem | Com placa de montagem - 2 × 1/4"-20 orifícios roscados, 1 × 3/8"-16; orifício roscado, 4 × #10-24 orifícios roscados Sem placa de montagem - 6 × #6-32 |
| Vibração | 10-58 Hz, 0,15 mm; 58-500 Hz, 2 g; 5 ciclos, 1 oct/min; X,Y&Z (IAW MIL-STD-810H) |
