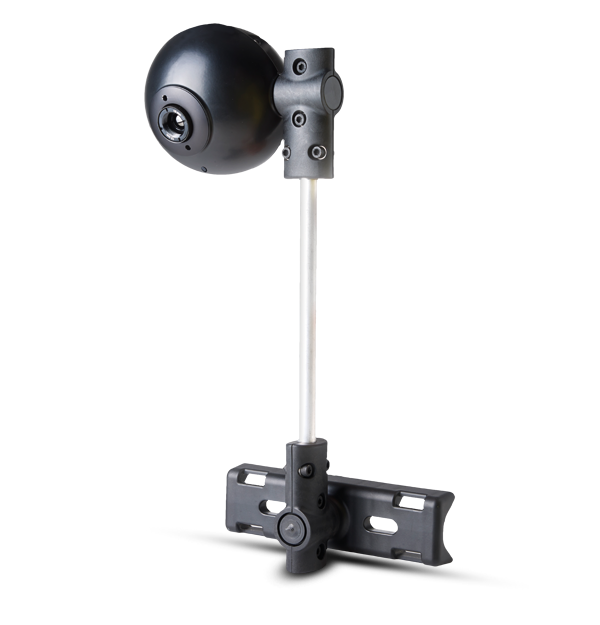

TrafiSense
Wärmebildverkehrsdetektor
TrafiSense ist eine integrierte Kombination aus Wärmebildsensor und -detektor zur Erkennung von Kraftfahrzeugen und Radfahrern. Dafür benötigt TrafiSense kein Licht, sondern erkennt Kraftfahrzeuge und Radfahrer anhand der von ihnen abgegebenen Wärmeenergie. Dadurch kann der Sensor Kraftfahrzeuge und Radfahrer selbst in völliger Dunkelheit und unter den widrigsten Wetterbedingungen über große Entfernungen hinweg erkennen. Das Ergebnis ist eine Verkehrsüberwachungslösung, die rund um die Uhr zuverlässig funktioniert und sich für zahlreiche Anwendungszwecke eignet.
Technische Daten
| Systemübersicht | |
|---|---|
| Anzahl Erkennungszonen | Kraftfahrzeuge: 24 Zonen Radfahrer: 4 Bereiche Falschfahrer: 8 Zonen |
| Erkennungsfunktionen | Für Kraftfahrzeuge und Radfahrer, mit Falschfahrererkennung und Zählfunktion |
| Funktionen | FLIR TrafiSense BPL 317: Fahrzeugpräsenz Fahrradpräsenz FLIR TrafiSense BPL 325, TrafiSense BPL 335, FLIR TrafiSense ETH 325, FLIR TrafiSense ETH 335: Fahrzeugpräsenz Fahrradpräsenz Inverse Richtung FLIR TrafiSense BPL 390, FLIR TrafiSense ETH 390: Fahrzeugerkennung Radfahrererkennung Falschfahrererkennung Zählfunktion |
| Kommunikation | |
|---|---|
| Ethernet | Zur Übermittlung von Ausgangsstatusmeldungen sowie zur Konfiguration und Überwachung (Video-Stream) |
| Komprimierung | H.264, MPEG-4, MJPEG (Dual-Stream) |
| Elektrik | |
|---|---|
| Eingangsleistung | 12–42 V DC, 12–30 V AC |
| FCC | FCC-Bestimmungen, Abschnitt 15, Klasse A |
| Kontaktschlüsse | 3 bei den ETH-Ausführungen, direkt oder über die optionale ETH-Schnittstelle (PN 10-6075) 4 für TI x-stream EDGE (PN 10-6055), 12 Extraausgänge über 4/Os xp Erweiterungsbaugruppen |
| Leistungsaufnahme | ≤ 3,6 W (≤ 4,8 W Spitze beim Start) |
| PC-gestütztes Konfigurationstool | Traficon Configuration Tool (TCT) |
| Stromaufnahme | < 150mA bei 24VDC (<200mA bei 24VDC Spitze beim Start) |
| Umgebungsfaktoren | |
|---|---|
| EU-Richtlinien | EMV 2004/108/EG |
| RoHS 2011-65-EU | 0-95 % relativ |
| Schutzart | Gehäuse = IP68, Anschlüsse = IP67 |
| Stöße und Vibrationen | NEMA II-Spezifikation |
| Temperaturbereich | Von -34 °°C bis +80 °°C (-29 °°F bis 165 °°F) |
| Bildgebung und optische Daten | |
|---|---|
| Auflösung | QVGA (336 x 256) |
| Bildrate | 30 BpS |
| Brennweite | FLIR TrafiSense BPL 317: 19 mm FLIR TrafiSense BPL 325, FLIR TrafiSense ETH 325: 13 mm FLIR TrafiSense BPL 335, FLIR TrafiSense ETH 335: 9 mm FLIR TrafiSense BPL 390, FLIR TrafiSense ETH 390: 7,5 mm |
| Sichtfeld | FLIR TrafiSense BPL 317: Horizontal: 17° Vertikal: 13° FLIR TrafiSense BPL 325, FLIR TrafiSense ETH 325: Horizontal: 25° Vertikal: 19° FLIR TrafiSense BPL 335, FLIR TrafiSense ETH 335: Horizontal: 35° Vertikal: 27° FLIR TrafiSense BPL 390, FLIR TrafiSense ETH 390: Horizontal: 90° Vertikal: 69° |
| Typ | Langwellig Infrarot (7 – 14 µm) |
| Mechanik | |
|---|---|
| Abmessungen (einschl. Montagehalterung) | Bei vertikaler Montage: 45 x 16 x 12 cm (17,7 x 6,3 x 4,7 Zoll) Bei horizontaler Montage 41 x 18 x 12 cm (16,1 x 7,1 x 4,7 Zoll) |
| Material | Alle wasserdicht (UV-beständig) |
| Sonnenblende | Optional |
