Matriz de comparación de características de la serie A de FLIR: cámaras de transmisión de imágenes

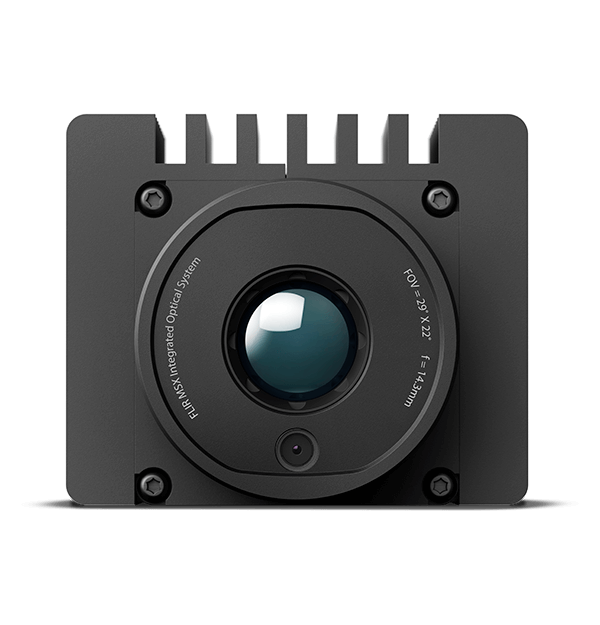

Descubra cómoTransmisión de imágenes A40, A50 y A70
Cámara termográfica de montaje fijo
Product Variations
Las cámaras térmicas de transmisión de imágenes Flir A40, A50 y A70 son la opción adecuada para los usuarios que desean capacidades de control de cámara y transmisión de imágenes a través de Ethernet, así como flexibilidad para realizar análisis y recopilación de datos sin procesar sobre características térmicas utilizando aplicaciones de software preferidas. Con opciones de Wi-Fi, una cámara visual integrada, transmisión directa de imágenes radiométricas comprimidas, y compatibilidad con ONVIF S (solo la versión avanzada), estas cámaras de automatización de enfoque fijo, que son pequeñas y livianas, optimizarán el control del proceso y asegurarán la calidad para mejorar el desempeño, la calidad del producto y el tiempo de procesamiento, y reducir costos.
Una solución de automatización asequible con control de cámara, transmisión de imágenes e integración simplificada.
Acceda rápidamente a las características térmicas, con una resolución de hasta 640 × 480 (307 200 píxeles) y precisión ±2°C, lo que permite a los usuarios optimizar la configuración de producción y la calidad del producto.
Compatible con GigE Vision y GenICam para control de cámara y transmisión de vídeo de imagen térmica/visual a través de Ethernet a aplicaciones de visión artificial de terceros.
Instale la cámara ligera con clasificación IP66 y conectores M8/12 en cualquier ubicación – con múltiples opciones de montaje.
Especificaciones
| Resaltado | |
|---|---|
| Entrada/salida digital, tipo de conector | M12 macho de 12 clavijas con código A (compartido con alimentación externa) |
| Entradas digitales | 2x optoaislada, Vin (bajo) = 0–1.5 V, Vin (alto) = 3–25 V |
| Salida digital, propósito | Ajuste programático; fallo (NC) |
| Salidas digitales | 3x optoaislada, 0–48 VCC, máx. 350 mA; relevador óptico de estado sólido; 1x dedicado como salida de falla (NC) |
| Codificado | Estándar: Transmisión de vídeo GVSP - sin comprimir; transmisión radiométrica GVSP - temperatura lineal y radiométrica Flir Avanzada: Transmisión de vídeo RTSP - H.264 / MPEG4 / MJPEG; transmisión radiométrica RTSP - JPEG-LS comprimido, radiométrico Flir; transmisión de vídeo GVSP - sin comprimir; transmisión radiométrica GVSP - temperatura lineal y radiométrica Flir |
| Interfaz Ethernet | Cableado, Wi-Fi (opcional) |
| Wifi | Función opcional adquirida por separado. RP-SMA, conector hembra |
| EMC | • ETSI EN 301 489-1 (radio) • ETSI EN 301 489-17 (radio) • EN 61000-4-8 (campo magnético) • FCC 47 CFR Parte 15 Clase B (emisión EE. UU.) • ISO 13766-1 (EMC - maquinaria de movimiento de tierra y construcción de edificios) • EN ISO 14982 (EMC - maquinaria agrícola y forestal) |
| Número F | 1.4 |
| Frecuencia de imagen | |
| Frecuencia de la imagen | 30 Hz |
| Sensibilidad térmica/NETD | <35 mK |
| Precisión | ±2 °C (±3.6 °F) o ±2 % de lectura para una temperatura ambiente de 15 °C–35 °C (59 °F–95 °F) y una temperatura del objeto de más de 0 °C (32 °F) |
| Funciones de alarma | N/C |
| Salida de alarma | N/C |
| Comunicación y almacenamiento de datos | |
|---|---|
| Alimentación por Ethernet | Alimentación por Ethernet, PoE IEEE 802.3af Clase 3 |
| Almacenamiento de imágenes | N/C |
| Codificado | Estándar: Transmisión de vídeo GVSP - sin comprimir; transmisión radiométrica GVSP - temperatura lineal y radiométrica Flir Avanzada: Transmisión de vídeo RTSP - H.264 / MPEG4 / MJPEG; transmisión radiométrica RTSP - JPEG-LS comprimido, radiométrico Flir; transmisión de vídeo GVSP - sin comprimir; transmisión radiométrica GVSP - temperatura lineal y radiométrica Flir |
| Comunicación en serie | Control de posicionamiento horizontal e vertical. Interfaz de hardware estándar Pelco D: RS232 y RS485 exclusivamente |
| Comunicación Ethernet | • GigE Vision ver. 1.2 Propiedad de Flir basada en socket • TCP/IP compatible con GenICam de API de • cliente |
| Conforme con perfil S de ONVIF | Estándar: No avanzado: Sí |
| Entrada digital, propósito | NUC; NUC desactivado; imagen TAG (Inicio, Parada, General); control de flujo de imagen (acc. SFNC 2.3): • Fotograma único (en activación) • Multifotograma (en activación) • Continuo |
| Entrada/salida digital, tipo de conector | M12 macho de 12 clavijas con código A (compartido con alimentación externa) |
| Entrada/salida digital, voltaje de aislamiento | 500 VRMS |
| Entradas digitales | 2x optoaislada, Vin (bajo) = 0–1.5 V, Vin (alto) = 3–25 V |
| Estándar Ethernet | IEEE 802.3 |
| Ethernet | Para control, resultado, imagen y alimentación |
| Interfaz Ethernet | Cableado, Wi-Fi (opcional) |
| Multicast | Sí |
| Protocolos de Ethernet | • IEEE 1588 • SNMP • TCP, UDP, SNTP, RTSP, RTP, HTTP, HTTPS, ICMP, IGMP, sftp (servidor), FTP (cliente), SMTP, DHCP, MDNS (Bonjour), uPnP, GVSP, GVCP |
| RS-232 | Conector M8 macho con código A |
| Salida digital, propósito | Ajuste programático; fallo (NC) |
| Salidas digitales | 3x optoaislada, 0–48 VCC, máx. 350 mA; relevador óptico de estado sólido; 1x dedicado como salida de falla (NC) |
| Tipo de conector Ethernet | M12 hembra de 8 pines con código X; RP-SMA hembra |
| Tipo de Ethernet | 1000 Mbps |
| Wifi | Función opcional adquirida por separado. RP-SMA, conector hembra |
| Generación de imágenes y óptica | |
|---|---|
| Campo de visión (FOV) | 29°: 29° × 22° 51°: 51° × 39° 95°: 95° × 74° |
| Cámara visible | Accesorio opcional |
| Distancia focal mínima | 29°: 0,25 m (0,82 pies) 51°: 0,2 m (0,66 pies) 95°: 0,1 m (0,33 pies) |
| Enfoque | Fijo, ajustable con la herramienta incluida |
| Frecuencia de imagen | |
| Frecuencia de la imagen | 30 Hz |
| Lectura | Sin lecturas de mediciones, solo transmisión de video |
| Longitud focal | 29°: 14,3 mm (0,56") 51°: 8,2 mm (0,32") 95°: 4,1 mm (0,16") |
| Matriz de plano focal (FPA) | Microbolómetro sin enfriamiento |
| Mejora de contraste | FSX®/Ecualización de histogramas (solo IR) |
| MSX | Sí, incluida en la opción de cámara visual |
| Número F | 1.4 |
| Paso del detector | A40: 25 µm A50: 17 µm A70: 12 µm |
| Rango espectral | 7.5–14 µm |
| Resolución de IR | A40: 320 × 240 A50: 464 × 348 A70: 640 × 480 |
| Resolución de transmisión | Estándar A40: Transmisión de vídeo GVSP 640 × 480 píxeles Transmisión radiométrica GVSP: 320 × 240 píxeles A40 Advanced: Transmisión de vídeo RTSP, fuente 0: 640 × Transmisión de vídeo RTSP de 480 píxeles, fuente 1: 1280 × Transmisión radiométrica RTSP de 960 píxeles: 320 × Transmisión de vídeo GVSP de 240 píxeles: 640 × Transmisión radiométrica GVSP de 480 píxeles: 320 × 240 píxeles A50 Estándar: Transmisión de vídeo GVSP: 640 × 480 píxeles Transmisión radiométrica GVSP: 464 × 348 píxeles A50 Advanced: Transmisión de vídeo RTSP, fuente 0: 640 × Transmisión de vídeo RTSP de 480 píxeles, fuente 1: 1280 × Transmisión radiométrica RTSP de 960 píxeles: 464 × Transmisión de vídeo GVSP de 348 píxeles: 640 × 480 píxeles Transmisión radiométrica GVSP: 464 × 348 píxeles A70 Estándar: Transmisión de vídeo GVSP: 640 × 480 píxeles Transmisión radiométrica GVSP: 640 × 480 píxeles A70 Advanced: Transmisión de vídeo RTSP, fuente 0: 640 × Transmisión de vídeo RTSP de 480 píxeles, fuente 1: 1280 × Transmisión radiométrica RTSP de 960 píxeles: 640 × Transmisión de vídeo GVSP de 480 píxeles: 640 × Transmisión radiométrica GVSP de 480 píxeles: 640 × 480 píxeles |
| Sensibilidad térmica/NETD | <35 mK |
| Superposición | Sin |
| Transmisión de vídeo IR radiométrico | Estándar: GigE Vision y RTSP Advanced: GigE Vision y RTSP |
| Vídeo Transmisión | Estándar: Protocolo GVSP (GigE Vision) avanzado: Protocolos RTSP o GVSP (GigE Vision) |
| Medición y análisis | |
|---|---|
| Correcciones de medición | N/C |
| Corrección de transmisión atmosférica | Basada en las entradas de distancia, temperatura atmosférica y humedad relativa |
| Detección automática de calor y frío | N/C |
| Funciones de alarma | N/C |
| Herramientas de medición | N/C |
| Precisión | ±2 °C (±3.6 °F) o ±2 % de lectura para una temperatura ambiente de 15 °C–35 °C (59 °F–95 °F) y una temperatura del objeto de más de 0 °C (32 °F) |
| Rango de temperatura del objeto | A40: -20°C a 175°C (-4°F a 347°F) 175°C a 1000°C (347°F a 1832°F) A50: -20°C a 175°C (de -4 a 347°F) de 175 a 1000°C (de 347 a 1832°F) A70: -20°C a 175°C (-4°F a 347°F) -20°C a 250°C (-4°F a 482°F) 175°C a 1000°C (347°F a id="3"> Especial>F a 1832° |
| Salida de alarma | N/C |
| Valores preestablecidos de medición | N/C |
| General | |
|---|---|
| Material de la carcasa | Aluminio |
| Montaje sobre base | 4 x M2.5 directamente en la cámara, o 4 x 10-32 UNF en la placa de enfriamiento inferior |
| Peso | 519 g (1.14 lb) sin placa de enfriamiento inferior |
| Tamaño (L. × An. × Al.) | 107 × 67 × 57 mm (4.21 × 2.64 × 2.24 in) |
| Características medioambientales y certificaciones | |
|---|---|
| Corrosión | • ISO 12944 C4 G o H• EN60068-2-11 |
| EMC | • ETSI EN 301 489-1 (radio) • ETSI EN 301 489-17 (radio) • EN 61000-4-8 (campo magnético) • FCC 47 CFR Parte 15 Clase B (emisión EE. UU.) • ISO 13766-1 (EMC - maquinaria de movimiento de tierra y construcción de edificios) • EN ISO 14982 (EMC - maquinaria agrícola y forestal) |
| Espectro de radio | • FCC 47 CFR Parte 15, Clase C (banda de 2.4 GHz EE. UU.) • FCC 47 CFR, Parte 15, Clase E (banda de 5 GHz EE. UU.)• RSS-247 (banda de 2.4 GHz y 5 GHz, Canadá)• ETSI EN 300 328 V2.1.1 (banda de 2.4 GHz UE)• ETSI EN 301 893 V2.1.1 (banda de 5 GHz UE) |
| Golpes | IEC 60068-2-27, 25 g |
| Humedad (operativa y de almacenamiento) | IEC 60068-2-30/24 horas, 95 % de humedad relativa, 25–40 °C (77–104 °F)/2 ciclos EN60068-2-38 |
| Montaje en trípode | 4 x M2.5 directamente en la cámara, o 4 x 10-32 UNF en la placa de enfriamiento inferior |
| Protección | IEC 60529 e IP66 |
| Rango de temperatura operativa | –20 a 50 °C (–4 a 122 °F) Se necesita placa de enfriamiento inferior a temperaturas superiores a 40 °C (104 °F). Sensor de temperatura interna máxima: 70 °C (158 °F) |
| Vibración | • IEC 60068-2-6, 0.15 mm a 10–58 Hz y 2 g a 58–500 Hz, IEC sinusoidal• 61373 Cat. 1 (ferrocarriles) |
| Alimentación | |
|---|---|
| Conexión de alimentación | M12 macho de 12 clavijas con código A (compartido con E/S digitales) |
| Consumo de energía | • 7.5 W a 24 V CC típico• 7.8 W a 48 V CC típico• 8.1 W a 48 V PoE típico |
| Funcionamiento con alimentación externa | 24/48 V CC 8 W máximo |
| Voltaje externo | Rango permitido de 18–56 V CC |
| Interfaz de usuario | |
|---|---|
| Interfaz web | Sí |
