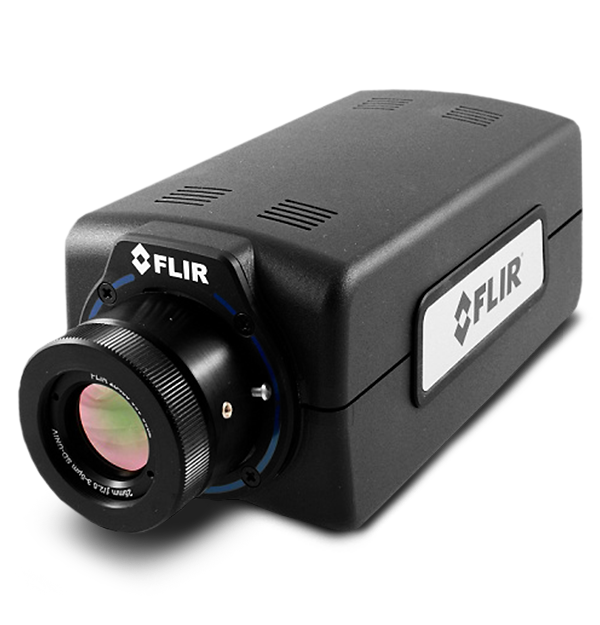

A6700 MWIR
Cámara InSb MWIR de ciencia-grado
Product Variations
Diseñada para inspecciones electrónicas, supervisión de fabricación, investigación científica y pruebas no destructivas, la cámara Flir A6700 MWIR es ideal para eventos térmicos de alta velocidad y objetivos en rápido movimiento. Los tiempos de exposición cortos permiten a los usuarios congelar el movimiento y lograr mediciones de temperatura precisas. De hecho, la salida ’de imagen de la cámara se puede ampliar para aumentar las velocidades de fotogramas a 480 fotogramas por segundo para caracterizar con precisión eventos térmicos de mayor velocidad, lo que ayuda a garantizar que no se pierdan datos críticos durante ’las pruebas.

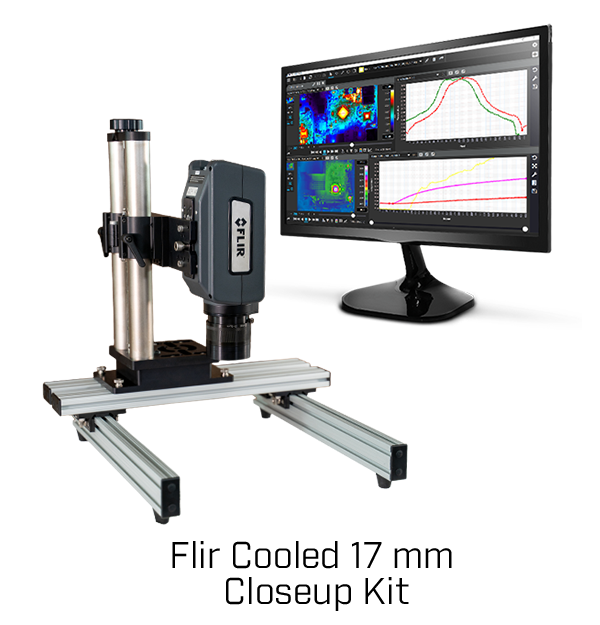

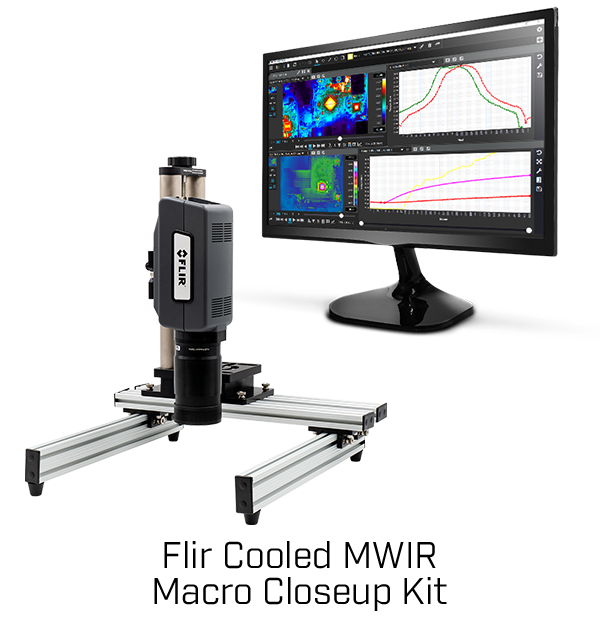

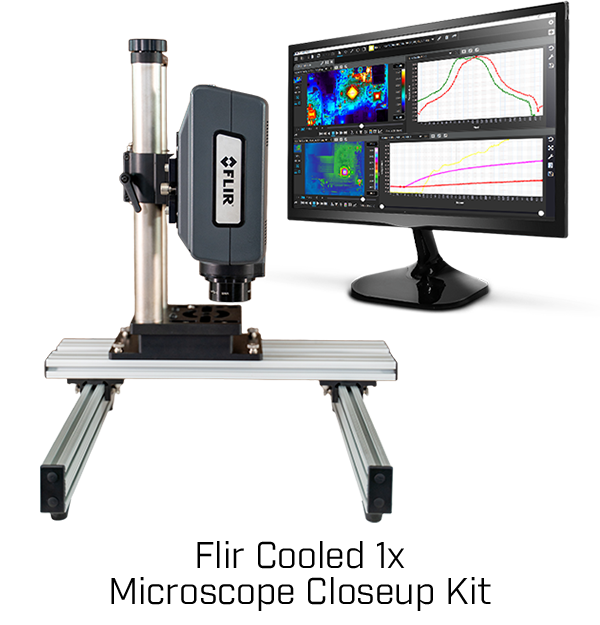

Camera Packages: For Science R&D and Electronics Testing
Solución asequible y flexible para análisis térmico en tiempo real
Flir A6700 funciona en la banda de onda de 3,0–5 µm (opción de banda ancha de 1,0–5 µm) y produce imágenes de 327 680 píxeles con detalles precisos.
El modo Instantánea le permite capturar cada píxel de una escena simultáneamente, lo que es crucial para medir temperaturas de objetos en rápido movimiento.
Gigabit Ethernet y el vídeo analógico están activos simultáneamente, pero controlados de forma independiente, lo que permite una mayor flexibilidad para la grabación y la visualización.
Especificaciones
| Resaltado | |
|---|---|
| Resolución | 640 × 512 |
| Tamaño de los pixeles [cuadrados] | 15 µm |
| Rango espectral | A6700 MWIR, A6702 MWIR: 1,0 – 5,0 µm A6701 MWIR, A6703 MWIR: 3,0 – 5,0 µm |
| Tipo de detector | Antimoniuro de indio FLIR (InSb) |
| Número F de la cámara | A6700 MWIR, A6701 MWIR: f/2,5 A6702 MWIR, A6703 MWIR: f/4,0 |
| Rango dinámico | 14 bits |
| Frecuencia de imagen [ventana completa] | Programable; de 0,0015 Hz a 60 Hz |
| Tiempo de integración | 480 ns casi a velocidad de fotogramas completa |
| Intervalo de temperatura estándar [con óptica de banda coincidente] | A6700 MWIR: De -20 °C a 300 °C (de -4 °F a 572 °F) A6701 MWIR, A6703 MWIR: De -20 °C a 350 °C (de -4 °F a 662 °F), -10 °C (50 °F) para microscopios A6702 MWIR: Entre -20 °C y 350 °C (entre -4 °F y 662 °F) |
| Intervalo de temperatura opcional [con óptica de banda correspondiente] | De 45 °C a 600 °C/de 113 °F a 1112 °F (ND1); de 250 °C a 2000 °C/de 482 °F a 3632 °F (ND2); de 500 °C a 3000 °C/de 932 °F a 5432 °F (ND3) |
| Soporte de filtro [caliente] | Detrás de la montura de la lente para filtros estándar de 1 pulgada de diámetro |
| Enfoque | Manual |
| Contenido de la caja | Contenido de la caja para kits: • FLIR A6701 InSb (3,0 - 5,0 μm), 640 x 512, f/2,5, GigE, 60Hz (29440-201) Calibración termográfica • MWIR de 3 a 5 μm para • Research Studio de -20 a +350 °C (CAL35-STD) - Edición profesional - 1 año de licencia (activación en línea) (4232535) Soporte de cámara de base abierta • de alta resistencia (4257132) Y uno de los siguientes: lente macro de • 50 mm de 3,0 a 5,0 μm, f/2,5 (FPO de bayoneta manual) (T300585) o microscopio • de 1x, 3,0 a 5,0 μm, f/2,5 (4214995) o lente • de 17 mm, 3, (42154230 |
| Generación de imágenes y óptica | |
|---|---|
| Almacenamiento de imágenes en cámara | Ninguno |
| Aproximación (zoom) de video estándar | Automático, variable |
| Enfoque | Manual |
| Frecuencia de imagen [ventana completa] | Programable; de 0,0015 Hz a 60 Hz |
| Interfaz de la lente | FLIR FPO (bayoneta de 4 pestañas) |
| Lentes de aproximación/microscopios | A6700 MWIR, A6702 MWIR: No hay microscopios disponibles A6701 MWIR, A6703 MWIR: 1X, 3X |
| Lentes disponibles | A6700 MWIR, A6702 MWIR: 25 mm, 50 mm, 100 mm A6701 MWIR, A6703 MWIR: 17 mm, 25 mm, 50 mm, 100 mm, 200 mm |
| Marca de hora en imagen | Sí |
| Modos de lectura | Integración asíncrona durante la lectura; integración asíncrona y lectura |
| Modos de subventana | Ventana completa, media y cuarto |
| Modos de vídeo | SDI: 720p a 50/59,9, 1080p a 25/29,9 |
| Número F de la cámara | A6700 MWIR, A6701 MWIR: f/2,5 A6702 MWIR, A6703 MWIR: f/4,0 |
| Operabilidad | ≥99,8 % (≥99,95 % típico) |
| Paleta | 8 bits seleccionables |
| Rango dinámico | 14 bits |
| Rango espectral | A6700 MWIR, A6702 MWIR: 1,0 – 5,0 µm A6701 MWIR, A6703 MWIR: 3,0 – 5,0 µm |
| Refrigeración de sensor | Giratorio de ciclo cerrado |
| Reloj de píxeles | 50 MHz |
| Resolución | 640 × 512 |
| Sensibilidad térmica_NETD [típico] | A6700 MWIR, A6702 MWIR: ≤25 mK típico A6701 MWIR, A6703 MWIR: ≤20 mK típico |
| Soporte de filtro [caliente] | Detrás de la montura de la lente para filtros estándar de 1 pulgada de diámetro |
| Superposición | Configuración fija, se puede desactivar |
| Tamaño de los pixeles [cuadrados] | 15 µm |
| Tiempo de integración | 480 ns casi a velocidad de fotogramas completa |
| Tipo de detector | Antimoniuro de indio FLIR (InSb) |
| Tipo de lectura | Foto instantánea |
| Transmisión de datos radiométricos | Gigabit Ethernet (GigE Vision) |
| Vídeo estándar | SDI |
| Medición y análisis | |
|---|---|
| Compensación de deriva ambiental [con cal de fábrica] | Sí |
| Control de ganancia automático | Manual, lineal, ecualización de meseta, DDE |
| Intervalo de temperatura estándar [con óptica de banda coincidente] | A6700 MWIR: De -20 °C a 300 °C (de -4 °F a 572 °F) A6701 MWIR, A6703 MWIR: De -20 °C a 350 °C (de -4 °F a 662 °F), -10 °C (50 °F) para microscopios A6702 MWIR: Entre -20 °C y 350 °C (entre -4 °F y 662 °F) |
| Intervalo de temperatura opcional [con óptica de banda correspondiente] | De 45 °C a 600 °C/de 113 °F a 1112 °F (ND1); de 250 °C a 2000 °C/de 482 °F a 3632 °F (ND2); de 500 °C a 3000 °C/de 932 °F a 5432 °F (ND3) |
| Precisión | ≤Precisión de 100 °C (≤212 °F), ±2 °C (±3,6 °F) (±1 °C/1,8 °F típico); >100 °C ±2 % de lectura (±1 % típico) |
| Comunicación y almacenamiento de datos | |
|---|---|
| Mando y control | GenICam (GigE) |
| Modos de sincronización | Sincronización de entrada |
| General | |
|---|---|
| Contenido de la caja | Contenido de la caja para kits: • FLIR A6701 InSb (3,0 - 5,0 μm), 640 x 512, f/2,5, GigE, 60Hz (29440-201) Calibración termográfica • MWIR de 3 a 5 μm para • Research Studio de -20 a +350 °C (CAL35-STD) - Edición profesional - 1 año de licencia (activación en línea) (4232535) Soporte de cámara de base abierta • de alta resistencia (4257132) Y uno de los siguientes: lente macro de • 50 mm de 3,0 a 5,0 μm, f/2,5 (FPO de bayoneta manual) (T300585) o microscopio • de 1x, 3,0 a 5,0 μm, f/2,5 (4214995) o lente • de 17 mm, 3, (42154230 |
| Peso [sin lente] | 2,3 kg (5 lb) |
| Tamaño [L. × An. × Al.] sin lente | 226 × 102 × 109 mm (8,9 × 4,0 × 4,3") |
| Alimentación | |
|---|---|
| Alimentación | 24 VCC ( |
| Características medioambientales y certificaciones | |
|---|---|
| Montaje | 2 orificios roscados ¼de " -20, 1 orificio roscado de 3/8"-16, 4 orificios roscados de 10-24" |
| Rango de temperatura operativa | Entre -20 °C y 50 °C (entre -4 °F y 122 °F) |
Accesorios
- FLIR A67xx Camera Filter Holder, Behind The lens, 1" Diameter, 4-tab FPO Manual Bayonet (4205217)
- 1x Microscope Protective Window - MWIR & LWIR (4206654-6)
- Extender Ring Set, 4 Rings 0.25", 0.50", 0.75", & 1.00", 4-Tab FPO Bayonet (4205079)
- FLIR Cooled Science X-Series + A-Series Camera Universal Lens Support (4210086)
- 3x Microscope Protective Window - MWIR ONLY (4219929)
- FLIR Cooled Science A-Series + X-Series Camera Power Connector (26399-000)
- FPO Bayonet Plug, 4-Tab FPO Bayonet (4142249)
