Discontinued

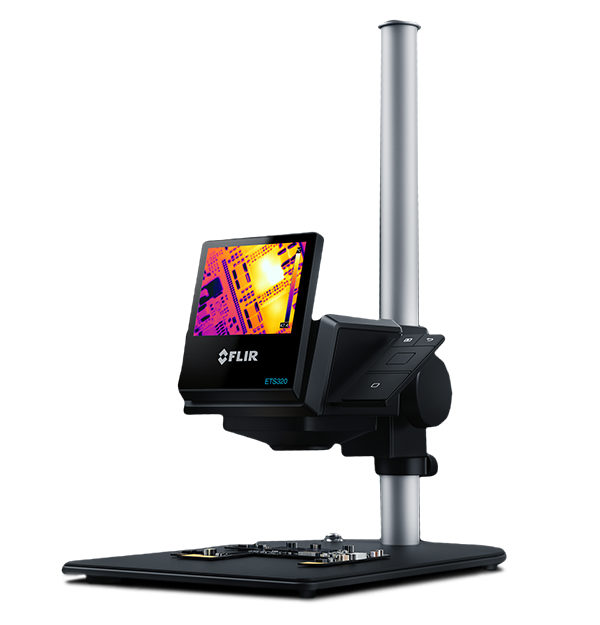

Flir ETS320
Sistema termográfico para pruebas de componentes electrónicos
This product is discontinued.
We recommend the A655sc as a great replacement.
Need support with the Flir ETS320? Check out our support resources below.
Tanto si el objetivo es la prueba de productos o una investigación científica, el calor puede ser un indicador importante del funcionamiento de un sistema. FLIR ETS320 es un sistema de medición térmica sin contacto que combina una cámara de infrarrojos de alta sensibilidad con un soporte integrado, para que pueda medir con las manos libres placas de circuitos impresos y otros componentes electrónicos de tamaño reducido.
Un paso para encontrar puntos calientes
Esta sensible cámara detecta cambios mínimos de temperatura (<0,06 °C) y cuantifica la generación de calor hasta 250 °C.
Ofrece 76.800 puntos de medición sin contacto y una precisión de ± 3 ° C, por lo que los investigadores pueden localizar los puntos calientes sin preocuparse por los disipadores de calor.
Con un soporte de estilo microscópico que es rápido de configurar y características simplificadas, ETS320 permite a los investigadores enfocarse en su trabajo.
Especificaciones
| Resaltado | |
|---|---|
| Resolución de IR | 320 × 240 (76 800 píxeles) |
| Rango espectral | 7,5 - 13,0 µm |
| Tipo de detector | Microbolómetro no refrigerado |
| Número F de la cámara | f/1.5 |
| Número F | 1,5 |
| NETD | <60 mK |
| Sensibilidad térmica/NETD | <0,06°C |
| Generación de imágenes y óptica | |
|---|---|
| Campo de visión (FOV) | 45° × 34° |
| Distancia focal fija | 70 mm ±10 mm |
| Frecuencia de la imagen | 9 Hz |
| Lentes de aproximación/microscopios | NA |
| Lentes disponibles | NA |
| NETD | <60 mK |
| Número F | 1,5 |
| Número F de la cámara | f/1.5 |
| Rango espectral | 7,5 - 13,0 µm |
| Resolución de IR | 320 × 240 (76 800 píxeles) |
| Sensibilidad térmica/NETD | <0,06°C |
| Tamaño de punto con enfoque mínimo | 170 µm |
| Tipo de detector | Microbolómetro no refrigerado |
| Transmisión de vídeo IR no radiométrico | Vídeo coloreado sin comprimir mediante USB |
| Transmisión de vídeo IR radiométrico | Totalmente dinámica a PC (FLIR Tools/Tools+) mediante USB |
| Medición y análisis | |
|---|---|
| Corrección de emisividad | Variable de 0,1 a 1,0 |
| Corrección de temperatura aparente reflejada | Automática, basada en la entrada de la temperatura reflejada |
| Medidor puntual | Punto central |
| Peso de la cámara, batería incluida | 0,575 kg (1,27 lb) |
| Precisión | ±3 °C (±3,6 °F) o ±3 % de lectura, para temperatura ambiente de 10 a 35 °C (de 50 a 95 °F) |
| Tamaño de la cámara (L. × An. × Al.) | 22 × 15 × 30 cm (8,7 × 5,9 × 11,8") |
| Área | Cuadro con máx./mín. |
| Comunicación y almacenamiento de datos | |
|---|---|
| Formato de archivo de imagen | JPEG radiométrico estándar, datos de medición de 14 bits incluidos |
| Interfaz | USB Micro: transferencia de datos desde y hacia dispositivos PC y Mac |
| General | |
|---|---|
| Lista de contenido | Cámara, montaje, pie, fuente de alimentación, cable USB, software FLIR Tools+ |
| Tamaño del embalaje | 2,9 kg (6,4 lb) |
| Interfaz de usuario | |
|---|---|
| Pantalla | LCD de 3" de 320 × 240 píxeles en color |
| Alimentación | |
|---|---|
| Tiempo de carga | 2,5 horas al 90 % de capacidad |
| Tiempo operativo de la batería | Aprox. 4 horas a 25 °C (77 °F) de temperatura ambiente y uso típico |
| Tipo de batería | Batería de iones de litio, cargadas en la cámara |
| Características medioambientales y certificaciones | |
|---|---|
| Directivas y regulaciones | Directiva sobre baterías 2006/66/CE, Directiva EMI/EMC 2014/30/UE, Directiva WEEE 2012/19/CE, Directiva RoHS2 2011/65/CE, FCC 47 CFR parte 15 clase B, Regulación REACH CE 1907/2006 |
| Protección y golpes y vibraciones | IP 40 (IEC 60529) |
| Rango de temperatura de almacenamiento | De -40 a 70 °C (de -40 a 158 °F) |
| Rango de temperatura operativa | De 10 a 40 °C (de 50 a 104 °F) |
| Tabla de emisividad | Tabla de materiales predefinidos |
