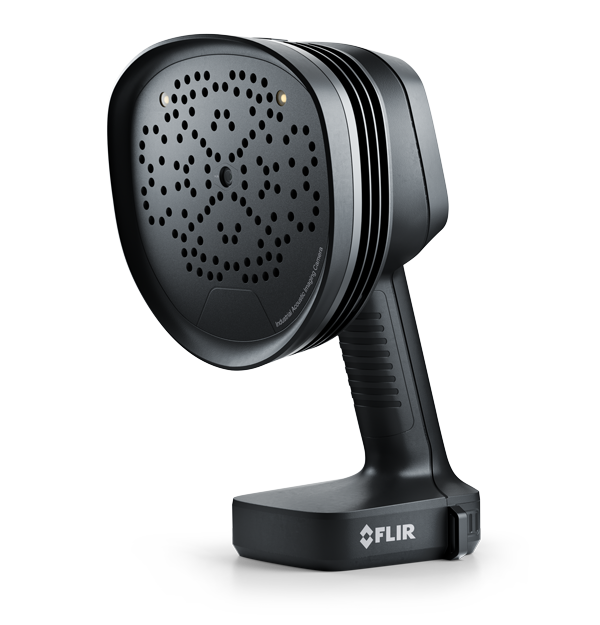

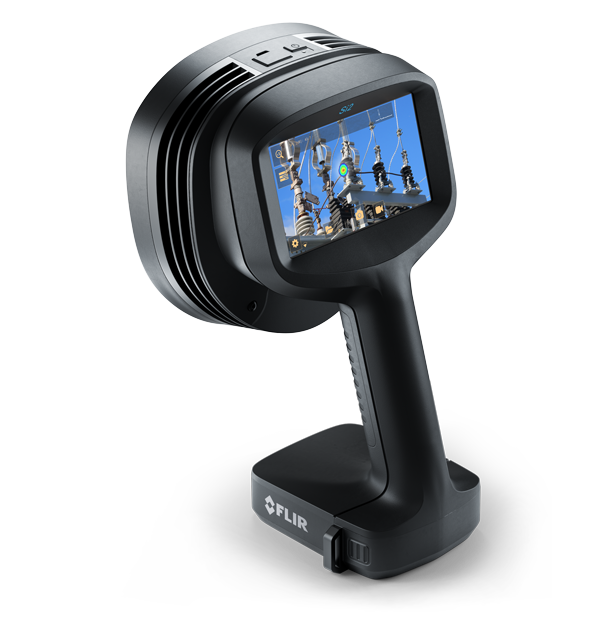

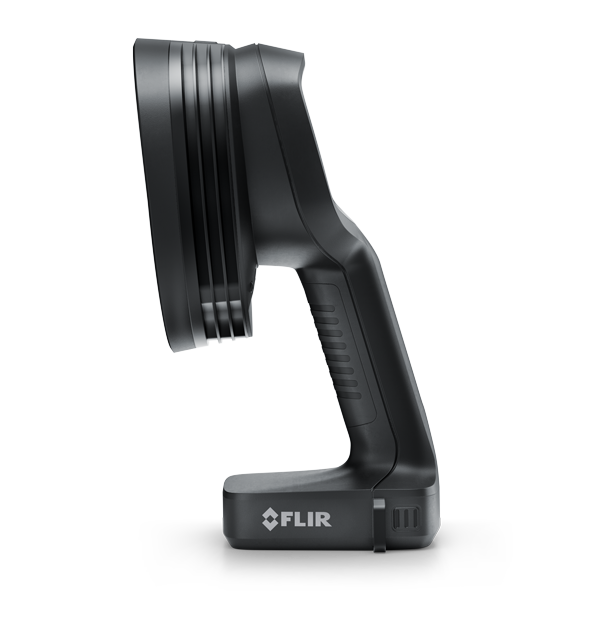

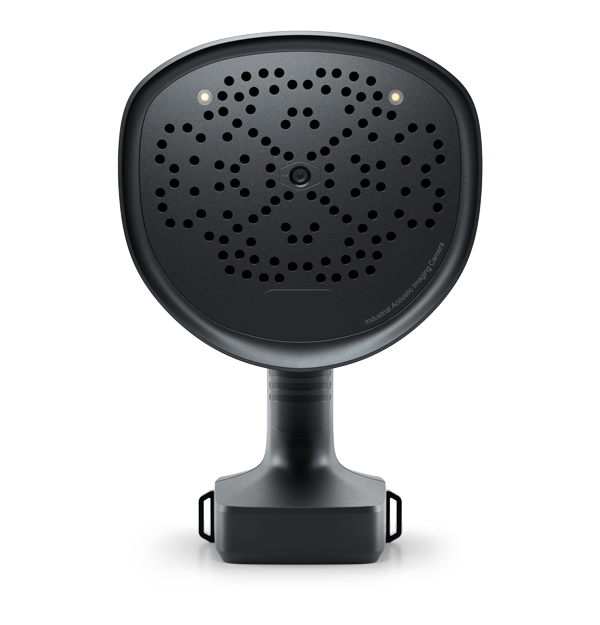

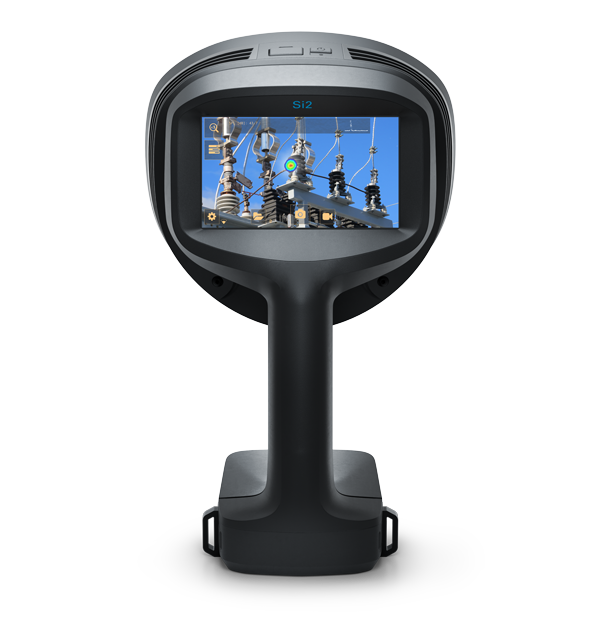

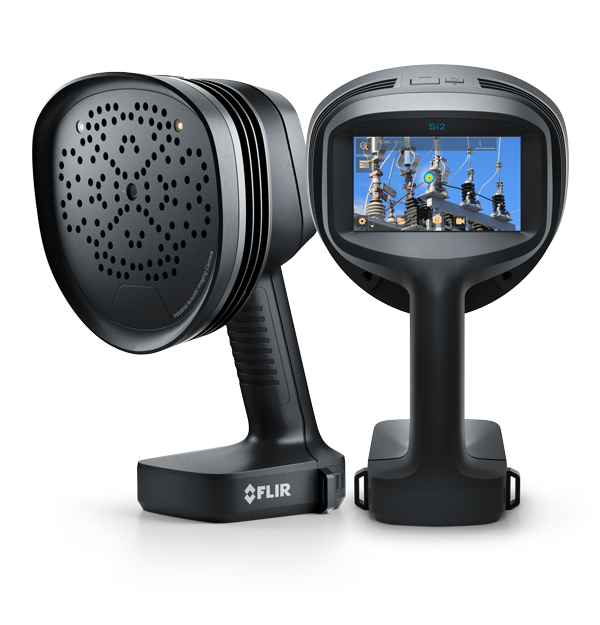

Si2-PD™
Cámara de imagenología acústica industrial para la detección de descargas parciales
La cámara de imágenes acústicas Flir Si2-PD le ayuda a reducir los costes de mantenimiento de los equipos eléctricos al ofrecer una solución eficaz para la detección y respuesta de descargas parciales (PD). Esta cámara detecta, localiza, clasifica y evalúa fallas de PD desde distancias de hasta 200 m (656 ft), lo que permite identificar problemas de PD 30 veces más pequeños que lo que era posible anteriormente. Ofrece evaluaciones de gravedad en la cámara y basadas en software, lo que le da el apoyo necesario para tomar decisiones de mantenimiento precisas.
En aplicaciones específicas, puede elegir la Si2-LD para la detección de fugas y fallas de cojinetes, o la Si2-Pro para aplicaciones integrales en alimentación eléctrica y detección de fugas y fallas de cojinetes. Estos modelos están disponibles en la sección de productos relacionados, lo que le permite personalizar su estrategia de mantenimiento y adaptarla a sus necesidades.
Visión clara, soluciones sólidas
Identifique problemas de descarga parcial a distancias de hasta 200 m (656 ft) y 30 veces más pequeñas que las detectables por las generaciones anteriores; esto es indispensable para asegurar la eficiencia operativa y la seguridad.
Herramientas de análisis detallado, como categorización del tipo de descarga, su gravedad y las acciones recomendadas en el mismo dispositivo, lo que facilita la toma rápida de decisiones y la planificación de una respuesta apropiada.
Asegure el uso y mantenimiento óptimos de los equipos en entornos industriales a gran escala con administración de flotas, integración de datos en la nube y actualizaciones de software por aire (OTA). Combine imágenes acústicas y térmicas en el mismo informe.
Especificaciones
| Resaltado | |
|---|---|
| Medición acústica | 124 micrófonos MEMS de bajo ruido, visualización de sonido en tiempo real |
| Evaluación de gravedad | Evaluación automática de la gravedad mediante IA que incluye acciones recomendadas |
| Distancia | De 30 cm (1 ft) a 200 m (656 ft) |
| Generación de imágenes y óptica | |
|---|---|
| Actualización de software para la cámara | Actualización inalámbrica automática OTA o mediante USB |
| Campo de visión (FOV) | 75° en diagonal |
| Frecuencia de imagen de vídeo | Cámara: 60 fps/Imagen acústica: 30 fps/Pantalla: 70 fps |
| Resolución de imagen de video | 1280 × 720 |
| Zoom | Zoom digital de 8x |
| Medición y análisis | |
|---|---|
| Ancho de banda | 2 a 130 kHz |
| Detection Threshold | 20 kHz: -15 dB SPL 35 kHz: 4 dB SPL 50 kHz: 10 dB SPL 80 kHz: 36 dB SPL 100 kHz: 51 dB SPL |
| Distancia | De 30 cm (1 ft) a 200 m (656 ft) |
| Evaluación de gravedad | Evaluación automática de la gravedad mediante IA que incluye acciones recomendadas |
| Medición acústica | 124 micrófonos MEMS de bajo ruido, visualización de sonido en tiempo real |
| Interfaz de usuario | |
|---|---|
| Pantalla | Tamaño: 12,7 cm (5 in) 1280 × 720 Pantalla táctil resistiva, TFT LCD, MIPI DSI |
| Alimentación | |
|---|---|
| Batería | Paquete de baterías recargables de iones de litio (RRC 2054): 14.4 V CC, 3.45 Ah, 49.68 Wh Salida máxima: 16.8 V CC, 5 A |
| Cargador de batería | Entrada: 19-26 V CC, 2,8 A, Salida máxima: 17,4 V CC, 4,8 A |
| Peso de la batería | Aproximadamente 0,25 kg |
| Voltaje de entrada nominal | Voltaje de entrada nominal: 12 V CC Entrada máxima: 17 V CC, 3,3 A (limitado) |
| Características medioambientales y certificaciones | |
|---|---|
| Clase de protección | IP54 |
| Garantía | http://www.flir.com/warranty/ |
| Humedad de operación y almacenamiento | 0-90 % recomendado |
| Rango de temperatura de almacenamiento | –20 °C a 70 °C ( –4 °F a 158 °F) |
| Rango de temperatura operativa | –10 °C a 50 °C (14 °F a 122 °F) |
| General | |
|---|---|
| Luces de trabajo | 2 modos: Activado/Desactivado |
| Notas | Etiquetas de imagen, comentarios y coordenadas GPS |
| Tamaño de batería | 85 mm × 77 mm (RRC2054) |
