Discontinued

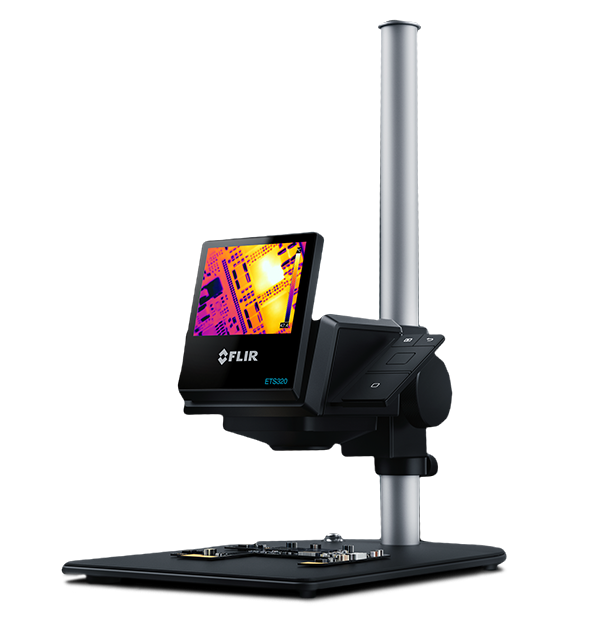

Flir ETS320
Système d'imagerie thermique pour les tests électroniques
This product is discontinued.
We recommend the A655sc as a great replacement.
Need support with the Flir ETS320? Check out our support resources below.
Que l'objectif soit de tester des produits ou d'effectuer des recherches scientifiques, la chaleur peut être un indicateur important du fonctionnement d'un système. La FLIR ETS320 est un système de mesure thermique sans contact qui associe une caméra infrarouge haute sensibilité à un trépied intégré pour mesurer les circuits imprimés et autres petits composants électroniques sans l’aide des mains.
Une seule étape pour identifier les points chauds
Cette caméra sensible détecte les moindres écarts de température (< 0,06 °C) et quantifie la génération de chaleur jusqu’à 250 °C.
Offre 76 800 points de mesure sans contact et une précision de ±3 °C, de sorte que les chercheurs peuvent localiser les points chauds sans avoir à se soucier des puits de chaleur invisibles.
Avec son trépied simple à installer et semblable à celui d'un microscope et de fonctionnalités simplifiées, l'ETS320 permet aux chercheurs de se concentrer sur leur travail.
Spécifications
| En surbrillance | |
|---|---|
| Résolution IR | 320 x 240 (76 800 pixels) |
| Gamme spectrale | 7,5 à 13,0 µm |
| Type de détecteur | Microbolomètre non refroidi |
| Ouverture f de la caméra | f/1.5 |
| Ouverture f | 1,5 |
| Sensibilité thermique (NETD) | <60 mK |
| Sensibilité thermique/NETD | < 0,06 °C |
| Données image et optiques | |
|---|---|
| Champ de vision (CdV) | 45° x 34° |
| Diffusion de vidéos IR non radiométriques | vidéo colorisée non compressée via USB |
| Diffusion de vidéos IR radiométriques | Transmission sans altération sur PC (FLIR Tools/Tools+) via USB |
| Distance de mise au point fixe | 70 mm ± 10 mm |
| Fréquence d'image | 9 Hz |
| Gamme spectrale | 7,5 à 13,0 µm |
| Objectifs disponibles | NA |
| Objectifs macro/microscopes | NA |
| Ouverture f | 1,5 |
| Ouverture f de la caméra | f/1.5 |
| Résolution IR | 320 x 240 (76 800 pixels) |
| Sensibilité thermique (NETD) | <60 mK |
| Sensibilité thermique/NETD | < 0,06 °C |
| Taille de point à la distance focale minimum | 170 µm |
| Type de détecteur | Microbolomètre non refroidi |
| Mesure et analyse | |
|---|---|
| Correction liée à la température apparente réfléchie | Automatique, basée sur la saisie de la température réfléchie |
| Correction liée à l’émissivité | Variable de 0,1 à 1,0 |
| Dimensions de la caméra (L × P × H) | 22 x 15 x 30 cm (8,7 x 5,9 x 11,8 po) |
| Poids de la caméra, avec batterie | 0,575 kg (1,27 lbs) |
| Point de mesure | Point central |
| Précision | ±3 °C ou ±3 % du relevé, pour une température ambiante de 10 °C à 35 °C (50 °F à 95 °F) |
| Zone | Délimitée avec min./max. |
| Communication et stockage des données | |
|---|---|
| Format du fichier image | JPEG radiométrique standard, avec données de mesure 14 bits |
| Interface | Micro USB : transfert de données vers et depuis les PC ou Mac |
| Informations générales | |
|---|---|
| Format de l'emballage | 2,9 kg (6,4 lb) |
| Liste du contenu | Caméra, support, pied, bloc d’alimentation, câble USB, logiciel FLIR Tools+ |
| Interface utilisateur | |
|---|---|
| Écran | LCD couleur 320 x 240 pixels de 3" |
| Alimentation | |
|---|---|
| Autonomie de la batterie | Environ 4 heures à une température ambiante de 25 °C (77 °F) dans le cadre d’une utilisation typique |
| Temps de charge | 2,5 h à 90 % de capacité |
| Type de batterie | Batterie Li-ion chargée dans la caméra |
| Spécifications environnementales et certifications | |
|---|---|
| Directives et réglementations | Directive 2006/66/CE relative à la batterie, Directive EMI/EMC 2014/30/EU, Directive WEEE 2012/19/CE, Directive RoHS2 2011/65/CE, FCC 47 CFR Section 15 Classe B, Réglementation REACH CE 1907/2006 |
| Plage de températures de fonctionnement | 10 °C à 40 °C (50 °F à 104 °F) |
| Plage de températures de stockage | -40 °C à 70 °C(-40 °F à +158 °F) |
| Table d'émissivité | Tableau de matériaux prédéfinis |
| Étanchéité et résistance aux chocs et aux vibrations | IP 40 (CEI 60529) |
