Regarder maintenantVS290™
Trousses de vidéoscope thermique avec options de sonde spécialisées

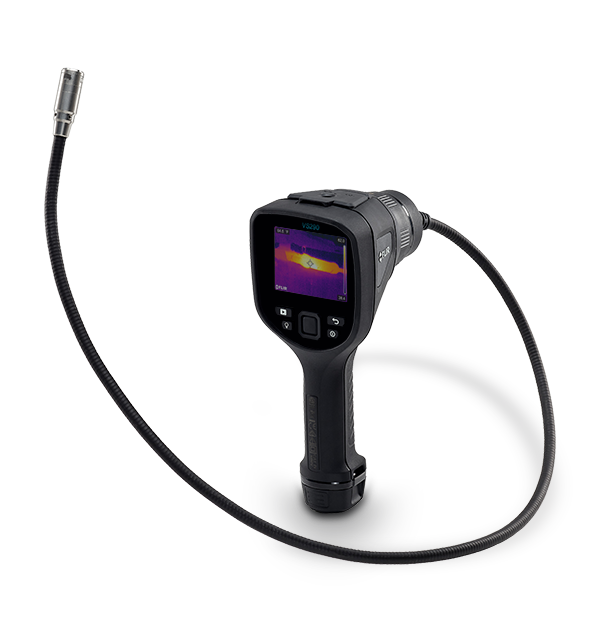

Le Flir VS290 est un système de vidéoscope thermique et visuel industriel conçu pour aider les professionnels à trouver rapidement et en toute sécurité les défauts et les dangers cachés dans les endroits difficiles d’accès. Dotés d’une véritable caméra thermique de 160 × 120 et de Flir MSX® (sondes VSC-IR32 et VSC-IR33), les vidéoscopes VS290 donnent aux utilisateurs la possibilité de voir et de mesurer les points chauds invisibles avant que des défaillances catastrophiques de l’équipement ne puissent se produire. Les petits embouts élégants permettent une inspection facile à travers des ouvertures serrées ou confinées, améliorant ainsi la productivité et réduisant le temps de diagnostic. Les options de sonde de visualisation latérale de 2 mètres sont classées de sécurité CAT IV 600V, —parfaites pour les inspections électriques souterraines. La sonde de visualisation avant de 1 mètre est un ajustement pratique pour l’équipement à usage général et les balayages thermiques du bâtiment. Tous sont des outils polyvalents pour les environnements les plus exigeants dans les applications de services publics, de fabrication et d’entretien des bâtiments.
Trouvez rapidement les défauts cachés à une distance plus sécuritaire à l’aide de l’imageur thermique réel 160 × 120; les options de 2 mètres comprennent une caméra visuelle intégrée et une lampe de travail, ainsi que l’amélioration des détails MSX (imagerie dynamique multispectrale).
Voyez rapidement ce qu'il faut voir sur l'écran couleur 3,5'' ; téléchargez et partagez des images et des vidéos avec la carte mémoire SD incluse ou un câble USB C.
Les embouts de caméra IP67 et l’unité de vidéoscope IP54 aident à protéger contre la poussière et l’eau, et les sondes classées CAT IV 600 V aident à rendre les inspections électriques plus sûres.
Des images thermiques détaillées améliorent les inspections
Effectuez des inspections des services publics, des bâtiments et des mécaniques à une distance sûre à l’aide d’une sonde thermique de 160 × 120, y compris des options avec caméra visuelle intégrée et amélioration des détails MSX® (imagerie dynamique multispectrale).
Inspection des composants jusqu’ici inaccessibles
Voyez dans les espaces sombres et exigus tels que les moteurs ou les moteurs avec une tête fine de 19 mm et une lumière de travail lumineuse.
Polyvalente, robuste et fiable
Les sondes facilement interchangeables ont des embouts de caméra IP67 pour protéger contre l’eau et la poussière et sont 600V-rated pour rendre les inspections électriques plus sûres.
Analyser, modifier et rapporter vos résultats
Les kits vidéoscope VS290 sont compatibles avec le logiciel Flir Thermal Studio Suite pour une analyse, une modification d’image et une génération de rapports rapides. Avec ce logiciel de bureau, vous pouvez documenter et partager les résultats de l’inspection, y compris des images avant et après qui démontrent le problème et la manière dont il a été résolu.
Spécifications
| En surbrillance | |
|---|---|
| Résolution IR | 160 × 120 pixels |
| Données image et optiques | |
|---|---|
| Caméra numérique intégrée | FLIR VS290-21 : Pas de FLIR VS290-32, FLIR VS290-33 : Oui |
| Champ de vision (CdV) | 57° × 44° |
| Distance minimale de mise au point | 0,15 m |
| Fréquence d'image | 8,7 Hz |
| Gamme spectrale | 8 µm à 14 µm |
| Mise au point | Sans mise au point |
| Modes d’imagerie | FLIR VS290-21 : FLIR VS290-32 IR uniquement , FLIR VS290-33 : IR uniquement, visuel uniquement, MSX® |
| MSX | Embosse les détails visuels sur l’image thermique à pleine résolution |
| Palettes de couleurs | Fer, arc-en-ciel, gris, alarme inférieure, alarme supérieure |
| Pas du détecteur | 12 µm |
| Résolution IR | 160 × 120 pixels |
| Sensibilité thermique/NETD | <100 mK |
| Type de détecteur | Matrice à plan focal (FPA), microbolomètre non refroidi |
| Mesure et analyse | |
|---|---|
| Alarme en couleur (isotherme) | Ci-dessus, ci-dessous |
| Correction liée à l’émissivité | 3 paramètres d’émissivité prédéfinis et 1 paramètre d’émissivité personnalisé |
| Dimensions de la caméra (L × P × H) | FLIR VS290-21 : Kit complet avec étui : 53 × 33 × 16,5 cm (20,87 × 12,99 × 6,5 po) Affichage : 26,4 × 11 × 11 cm (10,4 × 4,3 × 4,3 po) Sonde VSC-IR21 : 111,5 cm × 0,69 cm (43,9 × 0,3 po) Pointe de sonde : 19 mm de diamètre FLIR VS290-32 : Kit complet avec étui : 118 × 45 × 16 cm (46,46 × 17,72 × 6,3 po) Affichage : 26,4 × 11 × 11 cm (10,4 × 4,3 × 4,3 po) Sonde : 212,2 × 0,69 cm (83,5 × 0,3 po) Pointe de la sonde : 71,71 × 40,52 × 11 mm (2,8 × 1,6 × 0,4 po) FLIR VS290-33 : Trousse complète avec étui : 118 x 45 x 16 cm (46,46 x 17,72 x 6,3 po) Écran: 26,4 × 11 × 11 cm (10,4 × 4,3 × 4,3 po) Sonde : 212,2 × 0,69 cm (83,5 × 0,3 po) Embout de la sonde : 71,71 × 40,52 × 1 mm (2,8 × 1,6 × 0,4 po) |
| Plage de températures de l’objet | -10 à 400 °C (14 à 752 °F) |
| Poids de la caméra, avec batterie | FLIR VS290-21 : Kit complet avec étui : 4,8 kg (10,58 lb) Écran : 640 g (1,41 lb) Sonde : 490 g (1,08 lb) FLIR VS290-32 : Kit complet avec étui : 13 kg (28,66 lb) Écran : 640 g (1,41 lb) Sonde : 470 g (1,04 lb) FLIR VS290-33 : Kit complet avec boîtier : 13 kg (28,66 lb) Affichage : 640 g (1,41 lb) Sonde : 470 g (1,04 lb) |
| Point de mesure | 1 en mode direct |
| Précision | À une température ambiante de 15 à 35 °C (59 à 95 °F) et à une température d’objet supérieure à 0 °C (32 °F) de 0 à 100 °C (32 à 212 °F) : ±3 °C (±5,5 °F) 100 à 400 °C (212 à 752 °F) : ±3 % |
| Préréglage de mesures | Aucune mesure, point central, point chaud, point froid |
| Communication et stockage des données | |
|---|---|
| Format de l'image sauvegardée | JPEG radiométrique |
| Interfaces de communication | USB Type C : transfert de données/alimentation |
| Type de mémoire | Carte SD amovible (16 Go) incluse |
| Interface utilisateur | |
|---|---|
| Écran | LCD TFT RGB 3,5 pouces (320 × 240 pixels) |
| Alimentation | |
|---|---|
| Autonomie de la batterie | > 5 heures (lumière de travail et luminosité LCD complète allumées) |
| Type de batterie | Batterie Li-ion rechargeable de 3,7 V, chargée dans la caméra ou sur un chargeur séparé |
| Informations générales | |
|---|---|
| Emballage | FLIR VS290-21 : Affichage du vidéoscope, sonde de caméra thermique, deux batteries rechargeables, chargeur de batterie, carte SD, câble USB, dragonne, étui rigide, documents imprimés FLIR VS290-32, FLIR VS290-33 : Affichage du vidéoscope, sonde de caméra MSX, deux batteries rechargeables, chargeur de batterie, carte SD, câble USB, dragonne, étui rigide, documents imprimés |
| Format | FLIR VS290-21 : Caméra de vision frontale FLIR VS290-32, FLIR VS290-33 : Caméras de visualisation latérale |
| Longueur de sonde | FLIR VS290-21 : 1 m (3,3 pi) sans pointe de sonde FLIR VS290-32, FLIR VS290-33 : 2 m (6,6 pi) sans pointe de sonde |
| Spécifications environnementales et certifications | |
|---|---|
| CEM | EN 61326-1, EN 61000-6-2 (immunité), EN 61000-4-2 (ESD), EN61000-6-3 (émissions), FCC 47 CFR Partie 15 Classe B |
| Certifications | ETL, CE, RCM, FCC |
| Garantie | Garantie 2-10 de FLIR |
| Humidité (fonctionnement et stockage) | Humidité relative (HR) de 5 % à 90 % sans condensation |
| Plage de températures de fonctionnement | -10 à 50 °C (14 à 122 °F) |
| Plage de températures de stockage | -20 à 60 °C (-4 à 140 °F) |
| Résistance aux chocs | 25 g (CEI 60068-2-29) |
| Sécurité | CAT IV 600V |
| Vibration | 2 g (CEI 60068-2-6) |
| Étanchéité | Embout de sonde : IP67 (CEI 60529), corps principal/câble : IP54 |
