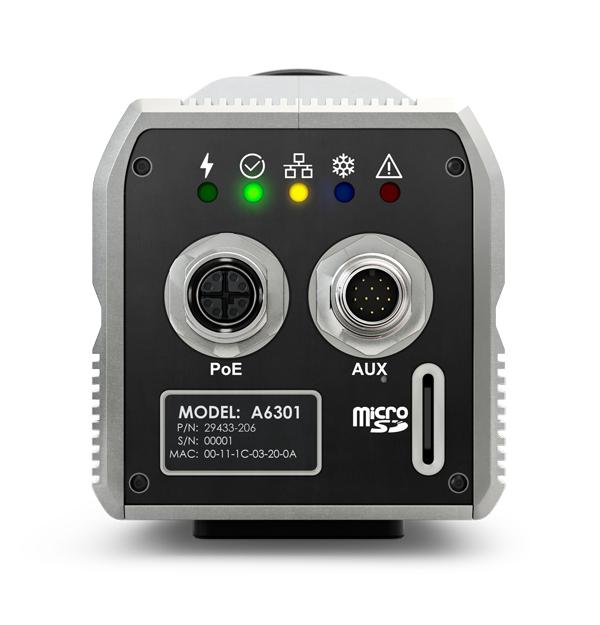

A6301
24시간 프로세스 모니터링 및 품질 관리를 위한 고급 열화상 카메라
Product Variations
Flir A6301 고급 열화상 카메라는 프로세스 제어, 모니터링, 품질 보증을 위한 최고의 열화상 카메라를 엔지니어와 시스템 통합업체에 제공합니다. 업계를 선도하는 27,000시간 극저온냉각기의 수명은 카메라 가동 시간을 극대화하여 일관된 생산 처리량을 제공하는 동시에 계획된 유지보수를 통해 비용을 최소화합니다. 통합 시간이 빨라 수율, 처리 시간, 비용을 개선하는 동시에 일관된 품질을 보장합니다. 냉각 카메라 플랫폼은 정확한 온도 측정을 위한 간소화된 솔루션을 제공합니다. 표준 키트에는 Flir A6301 고급 열화상 카메라, 액세서리, 17mm, 24mm 또는 50mm 렌즈가 포함되어 있습니다.
고감도 냉각식 MWIR 센서를 사용하면 카메라가 결함을 더 정확하게 찾아내어 제품 품질을 높일 수 있습니다. 업계 최고의 27,000시간 극저온냉각기 수명은 일관된 생산 처리량을 위해 카메라 가동 시간을 극대화합니다.
빠른 통합 시간은 움직이는 제품이나 생산 라인에서 정확한 온도 측정을 보장합니다. 외부 소스와의 지연 시간이 짧고 예측 가능한 동기화를 통해 의사결정 지원을 위해 필요할 때 열화상 이미지를 정확하게 캡처할 수 있습니다.
표준 GigE Vision 프로토콜, Rest API, 내장된 웹 인터페이스는 개발 기간을 단축합니다.
사양
| 강조 표시됨 | |
|---|---|
| 디지털 I_O 커넥터 유형 | M12 12-pin A-coded,mAle(외부 전원 공유) |
| 디지털 입력 항목 | 2x 광학 절연, Vin(저)= 0–1.5V, Vin(고)= 3–25V |
| 디지털 출력 | 3x 광학 절연, 0–48V DC, 최대 350mA; 솔리드 스테이트 옵토 릴레이; 장애(NC) 출력으로 1x 전용 |
| EMC | EN55032:2015/A11:2020 EN55035:2017/A11:2020 FCC 파트 15, 서브파트 B 클래스 A KC C 9832 및 KS C 9835 |
| 마운트 장착 | 마운팅 플레이트 포함 - 2 × 1/4"-20 탭형 구멍, 1 × 3/8"-16; 탭형 구멍, 4 × #10-24 탭형 구멍 장착 플레이트 제외 - 6 × #6-32 |
| F-값 | f/2.5 |
| 이미지 주파수 | 30Hz |
| 열 감도_NETD | 25°C에서 ≤15mK |
| 정확도 | ≤100°C ±2°C, >100°C ±2% 판독 |
| 통신 및 데이터 저장 공간 | |
|---|---|
| 동기화 모드 | 동기화 입력 |
| 디지털 I_O 커넥터 유형 | M12 12-pin A-coded,mAle(외부 전원 공유) |
| 디지털 입력 항목 | 2x 광학 절연, Vin(저)= 0–1.5V, Vin(고)= 3–25V |
| 디지털 출력 | 3x 광학 절연, 0–48V DC, 최대 350mA; 솔리드 스테이트 옵토 릴레이; 장애(NC) 출력으로 1x 전용 |
| 저장 매체 | 없음 |
| 제어 및 조종 | GEV: Genicam; RTSP: 웹 인터페이스, REST API |
| 통신 인터페이스 | 이더넷 |
| 이미징 및 광학 | |
|---|---|
| F-값 | f/2.5 |
| 디지털 이미지 보강 | 고감도 모드(HSM) |
| 디지털 줌 | 디지털 줌, 1x, 2x, 4x, 8x |
| 라디오메트릭(radiometric 적외선 동영상 녹화 | 없음 |
| 라디오메트릭(radiometric 적외선 동영상 스트리밍 | GigE Vision |
| 비 방사 측정(Non_radiometric) 적외선 동영상 녹화 | 없음 |
| 비 방사선 측정(Non_radiometric) 적외선 동영상 | RTSP를 통한 H.264 또는 MJPEG 스트리밍 |
| 센서 냉각 | FLIR FL100 Linear cooler |
| 스펙트럼 범위 | 3.4μm - 5.1μm |
| 시야각 (FOV) [시야각 (FOV)] | FLIR A6301 - 17 mm 렌즈: 31.5° × 25.5° FLIR A6301 - 25mm 렌즈: 21.7° × 17.5° FLIR A6301 - 50mm 렌즈: 11.0° × 8.8° FLIR A6301 - 매크로 렌즈: 거리에 따라 가변 |
| 시야각 (FOV) [시야각 (FOV)] 및 최소 초점 거리 | 110 mm |
| 시야각 (FOV) [시야각 (FOV)]_초점 거리 | 가변 27mm~40mm |
| 열 감도_NETD | 25°C에서 ≤15mK |
| 오버레이 | RTSP만 해당 |
| 이미지 모드 | IR 이미지, 고감도 모드(HSM) |
| 이미지 주파수 | 30Hz |
| 자동 이미지 조정 | 리니어, 수동, PE, DDE, ADE |
| 적외선 해상도 | 640 512× |
| 줌 | 디지털 줌, 1x, 2x, 4x, 8x |
| 초점 | 수동 |
| 초점 길이 | 17mm 렌즈: 17mm 25mm 렌즈: 25mm 50mm 렌즈: 50mm |
| 최소 초점 거리 | 17mm 렌즈: 60mm 25mm 렌즈: 200mm 50mm 렌즈: 500mm |
| 컬러 팔레트 | 선택 가능한 8비트 |
| 탐지기 유형 | 고온 작동(HOT) MWIR T2SLS |
| 탐지기 피치 | 15µm |
| 측정 및 분석 | |
|---|---|
| DC 전압 | 범위: 18V-56V |
| 대상 온도 범위 | -20°C~200°C |
| 정확도 | ≤100°C ±2°C, >100°C ±2% 판독 |
| 주변 드리프트 보상[공장 보정 포함] | 예 |
| 카메라 크기 [L x W x H] | 카메라만 해당: 7 7/8” × 3” × 3 5/8”; 매크로 렌즈 11 1/2” × 3” × 3 5/8” 포함 |
| 일반 | |
|---|---|
| 구성품 | 렌즈 포함 카메라; M12 - RJ45F 케이블(0.3m), 빠른 시작 가이드, 교정 인증서 |
| 무게 | FLIR A6301 - 17mm 렌즈: 1.77kg FLIR A6301 - 25mm 렌즈: 1.72kg FLIR A6301 - 50mm 렌즈: 1.63kg FLIR A6301 - 매크로 렌즈: 2.22kg |
| 무게 [렌즈 제외] | 1.32kg |
| 크기 [L x W x H ] (렌즈 제외) | 200 × 76 × 92mm |
| 크기 [L × W × H] | 17mm 렌즈: 267 × 76 × 92mm 25mm 렌즈: 260 × 76 × 92mm 50mm 렌즈, 매크로 렌즈: 241 × 76 × 92mm |
| 환경 및 인증 | |
|---|---|
| EMC | EN55032:2015/A11:2020 EN55035:2017/A11:2020 FCC 파트 15, 서브파트 B 클래스 A KC C 9832 및 KS C 9835 |
| 마운트 장착 | 마운팅 플레이트 포함 - 2 × 1/4"-20 탭형 구멍, 1 × 3/8"-16; 탭형 구멍, 4 × #10-24 탭형 구멍 장착 플레이트 제외 - 6 × #6-32 |
| 인캡슐레이션 | IP50 |
| 작동 온도 범위 | -20°C~50°C |
| 지시 사항 | EMC: 2014/30/EU, WEEE: 2012/19/EU |
| 진동 | 10-58Hz, 0.15mm; 58-500Hz, 2g; 5 cycles, 1 oct/min; X,Y&Z (IAW MIL-STD-810H) |
| 충격 | 25 g, 6 ms; Half sine; ±500 shocks; X,Y&Z (IAW MIL-STD-810H) |
| 전력 | |
|---|---|
| 전력 소비량 | 25W(냉각) |
| 전력원 | 주 전원: PoE+ type 2(30W 분) 옵션 DC 연결: M12 12핀 A-코드, 수(디지털 I/O와 공유) |
