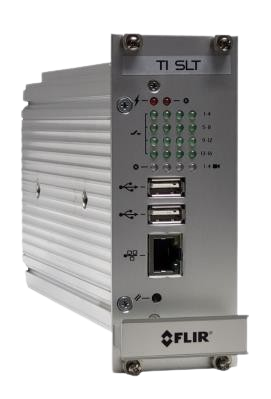

TI SLT 인터페이스
TrafiCam 3 and TrafiOne BPL Interface
TI SLT BPL 인터페이스는 TrafiCam 3 및 TrafiOne 센서의 구역 출력을 컨트롤러에 연결합니다. 동시에 이 TI SLT는 센서에 전력과 통신을 제공합니다. 또한 이것은 시스템 구성 및 보기를 위해 연결된 센서에 PC를 연결합니다.
사양
| 시스템 개요 | |
|---|---|
| Maximum Sensors | 표준 1 – 8 센서 센서 최대 8개 |
| 오류 출력 | 후면의 단자 커넥터를 통해 광 결합 무전압 접점 N/C 16개 Imax = 50mA, Umax = 48V DC 전전면의 인터페이스 오류 LED 1개, 센서 상태 LED 4개 |
| 최대 지원 카메라 | 표준 1 – 8 센서 센서 최대 8개 |
| 통신 | |
|---|---|
| RJ11 커넥터 | RJ45 이더넷 커넥터 1개 |
| 출력 | 후면의 단자 커넥터를 통해 광 결합 무전압 접점 N/C 16개 Imax = 50mA, Umax = 48V DC '이벤트 시 종료' 또는 '이벤트 시 열기' 구성 가능*16개의 출력 LED(녹색, 전면)를 통한 감지 출력 상태 정보 |
| 커넥터 | 후면의 단자 커넥터 4개를 통해 |
| 전기적 특성 | |
|---|---|
| 입력 전압 | 12~42VAC 12~48VDC |
| 전력 소비 | 24V DC에서 ≤130mA |
| 전력 소비량 | 24V DC에서 ≤130mA |
| 환경적 특성 | |
|---|---|
| EMC | EMC 2014/30/EU, LVD 2014/35/EU, RoHS 2011/65/EU |
| 작동 온도 범위 | -40°C~74°C(-40°F~165°F) |
| 기계적 특성 | |
|---|---|
| 마운트 | 박스, EURO 랙 장착 가능, DIN-rail 클릭 가능 |
| 무게 | 750g(1.65lb) |
| 크기 | (H × W × D) 12.84 × 5.05 × 18.00cm(5.06 × 1.99 × 7.09in) |
