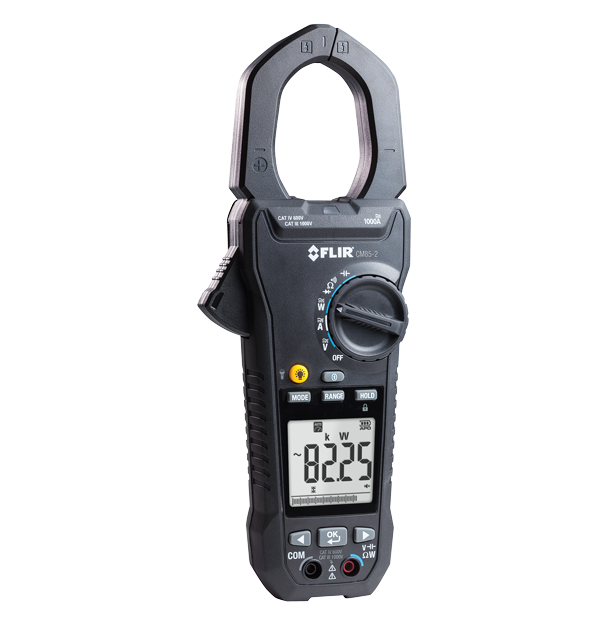

O Flir CM85-2 é um alicate amperímetro industrial com análise avançada de energia e funções de filtragem de inversor de frequência variável (VFD) exigidas por solucionadores de problemas elétricos para equipamentos de escala completa. Analise com precisão a tensão em máquinas complexas, incluindo testes de harmônicas, partida, corrente e rotação de fase com uma ampla faixa de tensão CA/CC e precisão de base de ±1%. Transmita dados ao vivo e em tempo real do CM85-2 para seu dispositivo móvel via Bluetooth®. Usando o aplicativo METERLiNK®, você pode comparar arquivos de registro, criar limites de alarme, visualizar tendências e criar relatórios para compartilhar com os membros da equipe.
Precisão para aqueles que exigem
O modo VFD aumenta a precisão ao trabalhar em equipamentos controlados por VFD. Realize medições em vários condutores com corrente alternada (CA) True RMS até 1.000 Amps.
As luzes LED duplas eliminam a necessidade de carregar ferramentas adicionais, e um design industrial ergonômico oferece facilidade de uso e operação.
Transmita leituras ao vivo e em tempo real do medidor para seu dispositivo móvel por Bluetooth usando o aplicativo METERLiNK a uma distância de até 10 m (32 pés).
Especificações
| Destacado | |
|---|---|
| Abertura da Mandíbula | 45 mm (1,77 pol.) |
| Corrente Alternada (CA) | 99,99 A, 50-60 Hz ± (2% + 5 dígitos); >60-400 Hz ± (2,5% + 5 dígitos) 999,9 A, 50-60 Hz ± (2% + 5 dígitos); >60-400 Hz ± (2,5% + 5 dígitos) |
| Categoria de Segurança | CAT IV-600 V, CAT III-1000 V |
| Medição e análise | |
|---|---|
| Capacitância | 3,999 μF, ±(1,9% + 8 dígitos) 39,99 μF, ±(1,9% + 8 dígitos) 399,9 μF, ±(1,9% + 8 dígitos) 3,999 mF, ±(1,9% + 8 dígitos) |
| Continuidade | 999,9 Ω, ±(1,0% + 5 dígitos) |
| Corrente Alternada (CA) | 99,99 A, 50-60 Hz ± (2% + 5 dígitos); >60-400 Hz ± (2,5% + 5 dígitos) 999,9 A, 50-60 Hz ± (2% + 5 dígitos); >60-400 Hz ± (2,5% + 5 dígitos) |
| Corrente Contínua (CC) | 99,99 A, ±(2% + 0,5 A) 999,9 A, ±(2% + 5 dígitos) |
| Corrente de Partida | ACA: 99,99 A, ±(3% + 0,3 A) 999,9 A, ±(3% + 5 dígitos) |
| Diodo | 0,40 a 0,80 V, ±0,1 V |
| Fator de potência | -1,00 a 0,00 a +1,00, ±3° ±1 dígito |
| Frequência | 20,00 a 99,99 Hz, ±(0,5% + 3 dígitos) 20,0 a 999,9 Hz, ±(0,5% + 3 dígitos) 0,020 a 9,999 kHz, ±(0,5% + 3 dígitos) |
| Gravação | Registro de dados disponível via aplicativo METERLiNK |
| Harmônicas | Distorção harmônica total ACA/ACV: 99,9%, ±(3,0% + 10 dígitos) Distorção harmônica: H01–H12 99,9%, ±(5% + 10 dígitos) Distorção harmônica: H13–H25 99,9% ±(10% + 10 dígitos) |
| Resistência | 999,9 Ω, ±(1,0% + 5 dígitos) 9,999 kΩ, ±(1,0% + 3 dígitos) 99,99 kΩ, ±(1,0% + 3 dígitos) |
| Retenção de pico | ACV: 140,0 V, ±(3,0% + 15 dígitos) 1.400 V, ±(3,0% + 15 dígitos) ACA: 140,0 A, ±(3,5% + 15 dígitos) 1.400 A, ±(3,5% + 15 dígitos) |
| Taxa de Medição | 3 vezes por segundo |
| Tensão de CA | 99,99 V, 50-500 Hz ±(1% + 5 dígitos) 999,9 V, 50-500 Hz ±(1% + 5 dígitos) |
| Tensão de CC | 99,99 V, ±(0,7% + 2 dígitos) 999,9 V, ±(0,7% + 2 dígitos) |
| VFD | ACV: 99,99 V, 50-60 Hz ±(1% + 5 dígitos) 999,9 V, 50-60 Hz ±(1% + 5 dígitos) ACA: 99,99 A, 50-60 Hz ±(2% + 5 dígitos) 999,9 A, 50-60 Hz ±(2% + 5 dígitos) |
| Watts | CC: 9,999 kW (10 V, 5 A mín.), ±(3% + 0,05 kW) 99,99 kW (10 V, 5 A mín.), ±(3% + 0,5 kW) 999,9 kW (10 V, 5 A mín.), ±(3% + 10 dígitos) CA: 9,999 kW (10 V, 5 A mín.), ±(3% + 10 dígitos) 99,99 kW (10 V, 5 A mín.), ±(3% + 10 dígitos) 999,9 kW (10 V, 5 A mín.), ±(3% + 10 dígitos) |
| Comunicação e armazenamento de dados | |
|---|---|
| Alcance máximo de Bluetooth | 10 m (32 pés) |
| Potência | |
|---|---|
| Autonomia da Bateria | 50 horas com pilhas alcalinas (luz de fundo, luz de trabalho e Bluetooth estão desligados) |
| Desligamento Automático | Aproximadamente 30 minutos |
| Requisitos de Energia | 6 pilhas alcalinas AAA de 1,5 V |
| Geral | |
|---|---|
| Abertura da Mandíbula | 45 mm (1,77 pol.) |
| Dimensões (C x L x A) | 276 mm × 101 mm × 50 mm (10,87 pol. × 3,98 pol. × 1,97 pol.) |
| Luzes de Trabalho | Sim |
| Peso | Peso total incluindo pilhas: 0,65 kg (1,43 lb) |
| Dados ambientais e certificações | |
|---|---|
| Categoria de Segurança | CAT IV-600 V, CAT III-1000 V |
| Certificações | UL, CE, FCC, IC, UKCA, CSAUS |
| Choque e Vibração | Vibração aleatória de acordo com MIL‐PRF‐28800F Classe 2 (5 Hz a 55 Hz, 3 g no máximo) |
| Coeficiente de temperatura | 0,2 × (precisão especificada)/°C, <18°C, >28°C |
| EMC | FCC: 47 CFR Parte 15 Subparte B CE: EN IEC 61326-1:2021 EN IEC 61326-2-2:2021 EN 301 489-1 V2.2.3 (2019-11) EN 301 489-17 V3.2.4 (2020-09) RF: ETSI EN 300 328 V2.2.2 EN 62479:2010 EN 50663:2017 |
| Garantia | Garantia vitalícia limitada www.flir.com/testwarranty |
| Normas de segurança | IEC 61010-1:2010, IEC 61010-2-032:2012, IEC 61010-2-033:2012 |
| Temperatura de armazenamento e umidade relativa [UR] | -10 °C a 50 °C (14 °F a 122 °F). 0–80% UR (pilhas não instaladas) |
| Temperatura e Umidade Operacional | 0 °C a 10 °C (32 °F a 50 °F) (sem condensação) 10 °C a 30 °C (50 °F a 86 °F) (≤80% UR) 30 °C a 40 °C (86 °F a 104 °F) (≤75% UR) 40 a 50 °C (104 °F a 122 °F) (≤45% UR) |
| Teste de queda | 1,2 m (4 pés) |
