Produto descontinuado

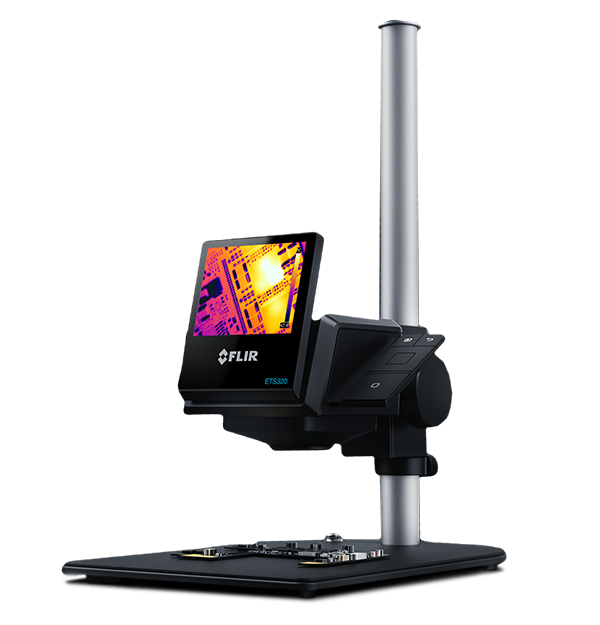

Flir ETS320
Sistema de Imagens Térmicas para Teste de Componentes Eletrônicos
This product is discontinued.
We recommend the A655sc as a great replacement.
Need support with the Flir ETS320? Check out our support resources below.
Quer o objetivo seja teste de produtos ou pesquisa científica, o calor pode ser um indicador importante de como um sistema está operando. O FLIR ETS320 é um sistema de medições termográficas sem contato que combina uma câmera de infravermelho de alta sensibilidade com um suporte integrado para medições com as mãos livres de placas de circuito impresso e outros componentes eletrônicos pequenos.
Um Passo para Encontrar Pontos Quentes
Esta câmera sensível detecta variações mínimas de temperatura (< 0,06 °C) e quantifica geração de calor de até 250 °C.
Oferece 76.800 pontos de medição sem contato e precisão de ±3 ºC para que os pesquisadores possam localizar pontos quentes sem preocupações com dissipadores térmicos.
Com um suporte em estilo de microscópio que é rápido de configurar e recursos simplificados, a ETS320 permite que os pesquisadores se concentrem em seus trabalhos.
Especificações
| Destacado | |
|---|---|
| Resolução de IV | 320 x 240 (76.800 pixels) |
| Faixa Espectral | 7,5 - 13,0 µm |
| Tipo de Detector | Microbolômetro não refrigerado |
| Número f da Câmera | f/1.5 |
| Número f | 1,5 |
| NETD | <60 mK |
| Sensibilidade Térmica/NETD | <0,06 °C |
| Geração de imagem e óptica | |
|---|---|
| Campo de visão (FOV) | 45° x 34° |
| Distância Focal Fixa | 70 mm ± 10 mm |
| Faixa Espectral | 7,5 - 13,0 µm |
| Frequência da Imagem | 9 Hz |
| Lentes Disponíveis | NA |
| Lentes/Microscópios de Close-up | NA |
| NETD | <60 mK |
| Número f | 1,5 |
| Número f da Câmera | f/1.5 |
| Resolução de IV | 320 x 240 (76.800 pixels) |
| Sensibilidade Térmica/NETD | <0,06 °C |
| Streaming de vídeo IV não radiométrico | Vídeo colorido descompactado usando USB |
| Streaming de vídeo IV radiométrico | Totalmente dinâmico para PC (FLIR Tools/Tools+) usando USB |
| Tamanho do Ponto em Foco Mín. | 170 µm |
| Tipo de Detector | Microbolômetro não refrigerado |
| Medição e análise | |
|---|---|
| Correção de Emissividade | Variável de 0,1 a 1,0 |
| Correção de temperatura aparente refletida | Automática e baseada na entrada de temperatura refletida |
| Dimensões da câmera (C x L x A) | 22 x 15 x 30 cm (8,7 x 5,9 x 11,8 pol.) |
| Fotômetro | Ponto central |
| Peso da câmera com bateria | 0,575 kg (1.27 lbs) |
| Precisão | ±3 °C ou ±3% da leitura para temperaturas ambiente de 10 °C a 35 °C (de 50 °F a 95 °F) |
| Área | Caixa com máx./mín. |
| Comunicação e armazenamento de dados | |
|---|---|
| Formato de Arquivo de Imagem | JPEG radiométrico padrão com dados de medição de 14 bits inclusos |
| Interface | Micro USB: transferência de dados de e para computadores e dispositivos Mac |
| Geral | |
|---|---|
| Lista de Conteúdos | Câmera, montagem, suporte, fonte de alimentação, cabo USB, software FLIR Tools+ |
| Tamanho da Embalagem | 2,9 kg (6.4 lb.) |
| Interface do usuário | |
|---|---|
| Display | LCD em cores de 3 pol. e 320 x 240 pixels |
| Potência | |
|---|---|
| Tempo de Carregamento | 2,5 horas para 90% da capacidade |
| Tempo Operacional da Bateria | Aprox. 4 horas a uma temperatura ambiente de 25 °C (77 °F) em uso comum |
| Tipo de bateria | Bateria de íon-lítio, carregada na câmera |
| Dados ambientais e certificações | |
|---|---|
| Diretivas e Regulamentos | Diretiva da Bateria 2006/66/CE, EMI/EMC Diretiva 2014/30/UE, WEEE Diretiva 2012/19/CE, RoHS2 Diretiva 2011/65/CE, FCC 47 CFR Parte 15 Classe B, Regulamentação REACH CE 1907/2006 |
| Encapsulamento, Choque e Vibração | IP 40 (IEC 60529) |
| Faixa de Temperatura de Armazenamento | -40°F a 158°F (-40°C a 70°C) |
| Faixa de Temperatura Operacional | 50°F a 104°F (10°C a 40°C) |
| Tabela de Emissividade | Tabela de materiais predefinidos |
