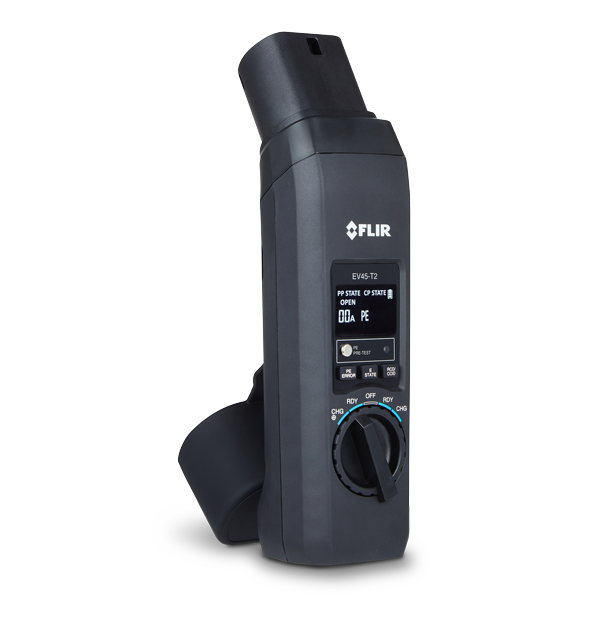

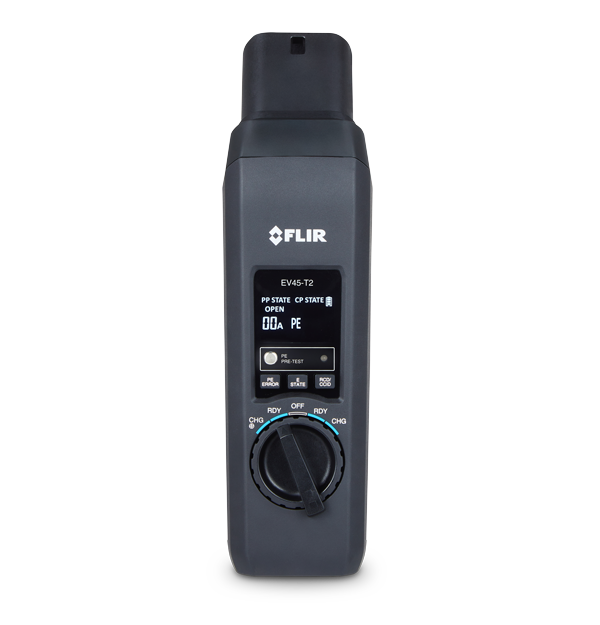

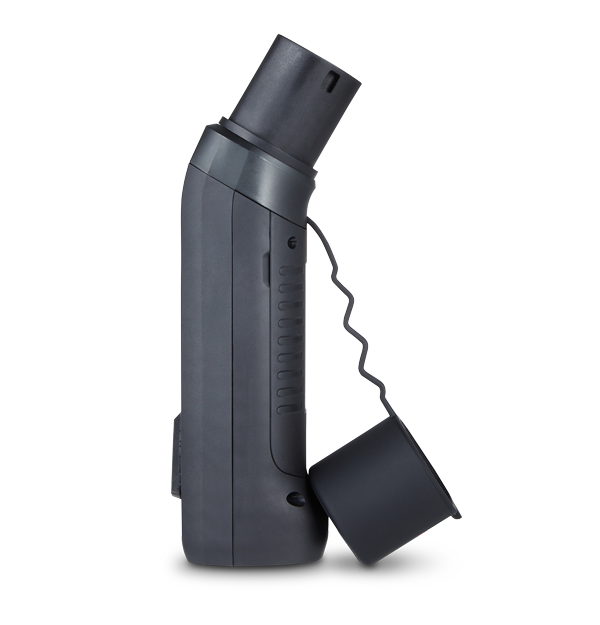

EV45-T2
Adaptador de teste do carregador de veículo elétrico com plugue tipo 2 e conversor tipo 1
O adaptador de teste do carregador de VE Flir EV45-T2 é equipado com um plugue IEC 62196-2 Tipo 2 integrado, tornando-o ideal para estações de carregamento Tipo 2 ou conectores de parede CA. Projetado para estações de carregamento CA de veículos elétricos de Nível 1 e Nível 2, é perfeitamente adequado para uso residencial e comercial. Mantenha a segurança da estação de carregamento de veículos elétricos verificando o aterramento de proteção (PE) e a fiação elétrica, teste o dispositivo de interrupção de corrente de carga (CCID) para garantir a segurança elétrica, verifique a saída de corrente máxima do carregador de veículos elétricos, as tensões e a frequência de carregamento de saída para verificações adicionais de desempenho e segurança, com a opção de usar o multímetro Flir DM286 IGM para uma solução de kit abrangente. A tecnologia Bluetooth® Flir METERLiNK® no DM286 permite que você se conecte sem fio ao aplicativo METERLiNK® em dispositivos móveis, permitindo documentação instantânea, geração de relatórios e compartilhamento de resultados.
tipo 1 para tipo 2 Indicação abrangente do status do carregador de veículo elétrico, com tela LCD colorida
Especificações
| Destacado | |
|---|---|
| Categoria de Segurança | CAT II-300 V, IEC 61010-1 |
| Medição e análise | |
|---|---|
| CP Error (E state) Simulation | Aprovado/Reprovado (sinal CP em curto-circuito com PE) |
| CP State Simulation | A (Desconectado), B (Conectado), C (Carregamento), D (Carregamento com ventilação), E (Erro) |
| Frequência | Faixa: 200 Hz/Precisão ±1 Hz |
| PE Error Simulation | Aprovado/Reprovado (Interrupção do condutor PE) |
| PE Pre-Test | Aprovado/Reprovado (>50 V CA/CC entre o condutor PE e o sensor de toque) |
| PP State Simulation | Não conectado, conectado, conectado + trava |
| RCD/CCID Trip Test | Aprovado/Reprovado (Teste de ativação RCD/CCID uma vez desarmado) |
| Tipo de Entrada | Terminais de medição: L1, L2, L3, N, PE Saída apenas para teste: Máx. 250 V (Fase única) / 430 V (trifásica), 50 / 60 Hz, CAT II 300 V, Máx. 10 A |
| Voltage Phase Indication | L1, L2, L3 |
| Comunicação e armazenamento de dados | |
|---|---|
| Saída | (Opcional) DM286: Estado CP C/D para tensão CA com medição de Hz (opcional) IM75-2: Estado CP B para teste de isolamento de cabo EV |
| Tipos de conectores | T2 (integrado), tipo 1 (conversor incluído) |
| Potência | |
|---|---|
| Autonomia da Bateria | Aprox. 100 horas, com pilhas alcalinas |
| Tipo de bateria | 4 pilhas alcalinas AAA |
| Geral | |
|---|---|

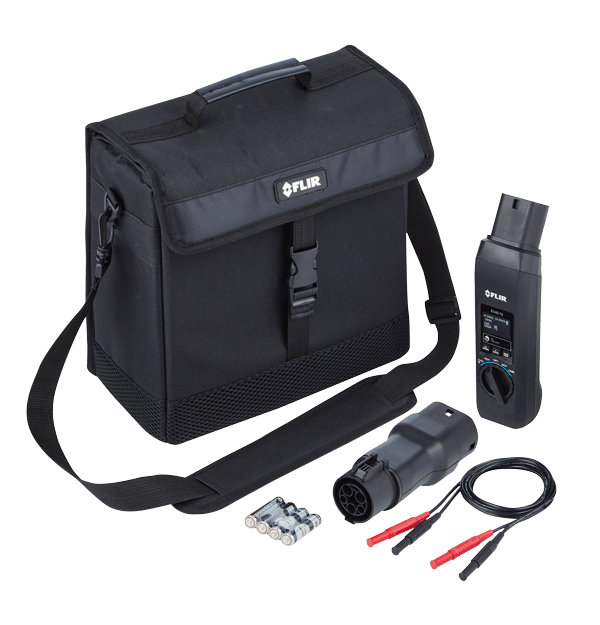

| Conteúdo da Caixa | Conversor EV45-T2 para tipo 1 Bolsa de transporte Cabos de teste 4 pilhas AA Manual do usuário |
| Tamanho (C x L x A) | 237 mm × 65 mm × 56 mm (9,33 pol. × 2,56 pol. × 2,20 pol.) |
| Dados ambientais e certificações | |
|---|---|
| Altitude Operacional | 2.000 m (6.560 pés) |
| Categoria de Segurança | CAT II-300 V, IEC 61010-1 |
| Certificações | ETL, CE, RCM |
| EMC | EN61326-1 |
| Garantia | Garantia limitada de 3 anos http://www.flir.com/testwarranty/ |
| Operating Ambient Temperature and Relative Humidity (RH) | -10°C a 30°C (14°F a 86°F), <85% UR 30°C a 40°C (86°F a 104°F), <75% UR 40°C a 50°C (104°F a 122°F), <45% UR |
| Temperatura de armazenamento e umidade relativa [UR] | −20°C a 60°C (−4°F a 140°F), 0 a 80% RH (sem pilhas) |
