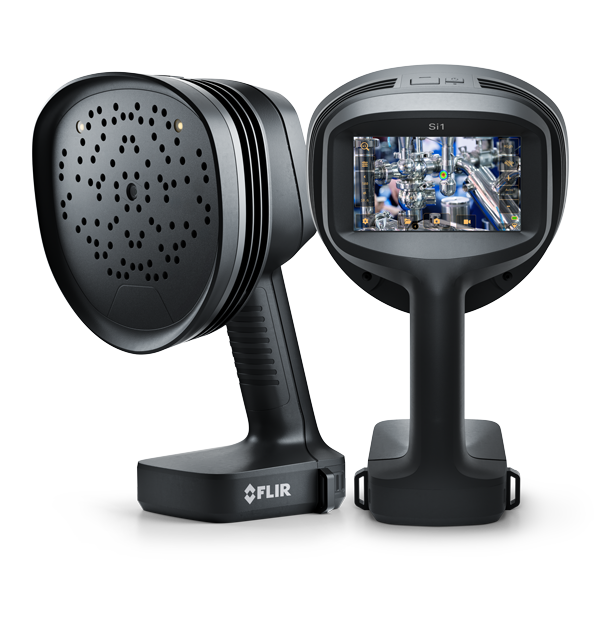

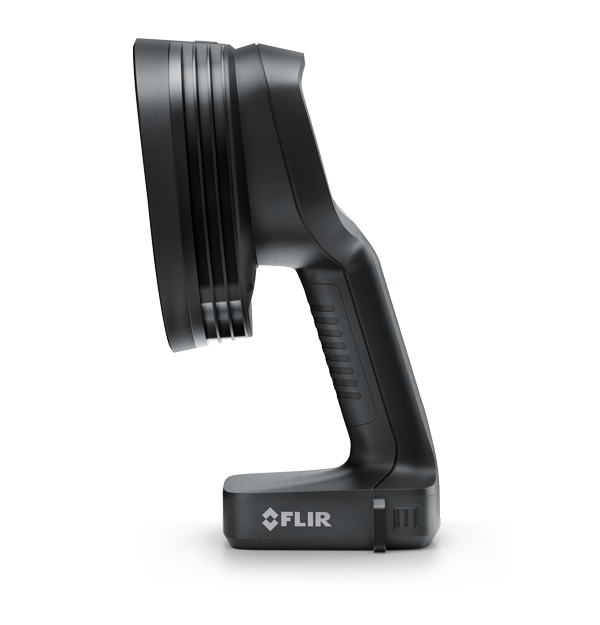

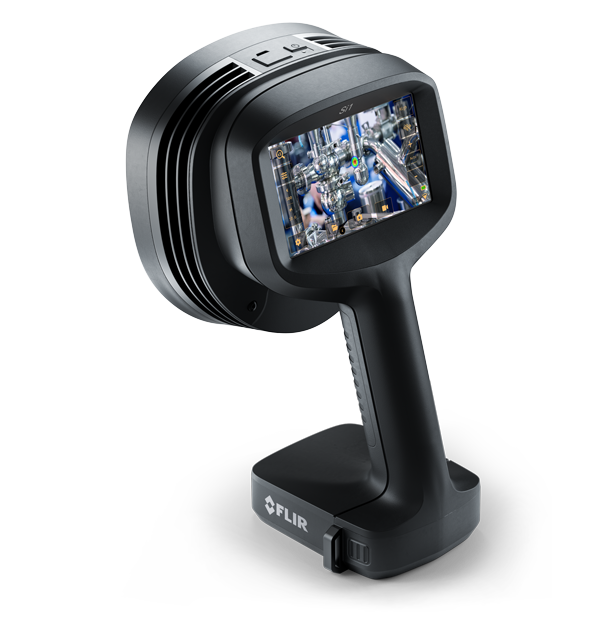

Si1-LD
Câmera de imagem acústica industrial para detecção de vazamento de ar comprimido
Product Variations
A Flir Si1-LD é uma câmera de imagem acústica fácil de usar para localizar e quantificar vazamentos pressurizados em sistemas de ar comprimido. Essa câmera leve, que pode ser usada com apenas uma das mãos, foi concebida para ajudar os profissionais de manutenção, do setor industrial e de engenharia a identificar vazamentos de ar mais rápido em relação aos métodos tradicionais.
Desenvolvida com um conjunto cuidadosamente construído de microfones MEMS de alta sensibilidade, a Si1-LD produz uma imagem acústica precisa, que exibe visualmente informações ultrassônicas, mesmo em ambientes industriais barulhentos. A imagem acústica é sobreposta em tempo real em uma imagem digital, permitindo que você identifique com precisão a fonte do som, com análises integradas que quantificam as perdas incorridas.
A Si1-LD apresenta um plug-in que permite importar imagens acústicas para o pacote Flir Thermal Studio para edição offline, análise e criação avançada de relatórios. A análise de campo e os relatórios também podem ser feitos usando o serviço em nuvem Flir Acoustic Camera Viewer. A transferência de imagens pode ser gerenciada por meio de cartão de memória ou cabo de dados USB. Por meio de uma rotina de manutenção regular, o Flir Si1-LD pode ajudar as instalações a reduzir seu impacto ambiental e economizar dinheiro em contas de serviços públicos.
A filtragem Bandpass permite o ajuste manual das frequências analisadas.
O hardware e os algoritmos avançados da Si1 oferecem maior sensibilidade em comparação a muitas câmeras com mais microfones.
Quantifique a gravidade do vazamento em tempo real com essa ferramenta leve e inteligente, com opções simples de geração de relatórios on-line ou off-line.
Especificações
| Destacado | |
|---|---|
| Medição acústica | 96 microfones MEMS de baixo ruído, visualização de som em tempo real |
| Distância | de 0,3 m (1.0 ft) a 130 m (427 ft) |
| Taxa de vazamento | Taxa mínima de vazamento detectável (MDLR): 0,01 l/min de 2,5 m (8,2 pés) |
| Geração de imagem e óptica | |
|---|---|
| Atualização do software da câmera | - Automática por Wi-Fi USB via computador |
| Campo de visão (FOV) | Diagonal de 65° |
| Resolução da imagem de vídeo | 1280 × 720 |
| Taxa de Quadros do Vídeo | Câmera: 60 fps/Imagem acústica: 30 fps/Tela: 70 fps |
| Zoom | Zoom digital 8x |
| Medição e análise | |
|---|---|
| Able to Quantify | Ar comprimido |
| Detection Threshold | 20 kHz: −5 dB 35 kHz: 9 dB 50 kHz: 15 dB 80 kHz: 41 dB 100 kHz: 56 dB |
| Distância | de 0,3 m (1.0 ft) a 130 m (427 ft) |
| Largura de Banda | 2 kHz a 100 kHz |
| Medição acústica | 96 microfones MEMS de baixo ruído, visualização de som em tempo real |
| Taxa de vazamento | Taxa mínima de vazamento detectável (MDLR): 0,01 l/min de 2,5 m (8,2 pés) |
| Interface do usuário | |
|---|---|
| Display | Tamanho: 5 pol. Tela sensível ao toque resistiva de 1280 × 720, TFT LCD, MIPI DSI |
| Potência | |
|---|---|
| Bateria | Bateria recarregável de íons de lítio (RRC 2054): 14,4 V CC, 3,45 Ah, 49,68 Wh Uso: Até 2,5 h Tempo de carregamento: aprox. 2 h Saída máxima: 16,8 V CC, 5 A |
| Carregador de Bateria | Entrada: 19 V a 26 V CC, 2.8 A Saída máx.: 17,4 V CC, 4,8 A |
| Peso da bateria | ~ 0,25 kg |
| Dados ambientais e certificações | |
|---|---|
| Classe de Proteção | IP54 |
| Faixa de temperatura operacional e de armazenamento | Faixa de temperatura operacional −10°C a 50°C (14°F a 122°F) Faixa de temperatura de armazenamento −20°C a 50°C (−4°F a 122°F) máx −20°C a 25°C (−4°F a 77°F) recomendada |
| Garantia | http://www.flir.com/warranty/ |
| Geral | |
|---|---|
| Dimensões da bateria | 85 mm × 77 mm (RRC2504) |
| Peso | ~ 1,2 kg |
| Peso da embalagem | 6 kg (13 lb) |
| Peso total [incluindo todos os acessórios] | ~ 1,45 kg |
| Tamanho | 184 mm × 276 mm × 167 mm (7 pol. × 11 pol. × 6 pol.) |
| Tamanho da Embalagem | 490 mm × 365 mm × 190 mm (19,3 pol. × 14,4 pol. × 7,5 pol.) |

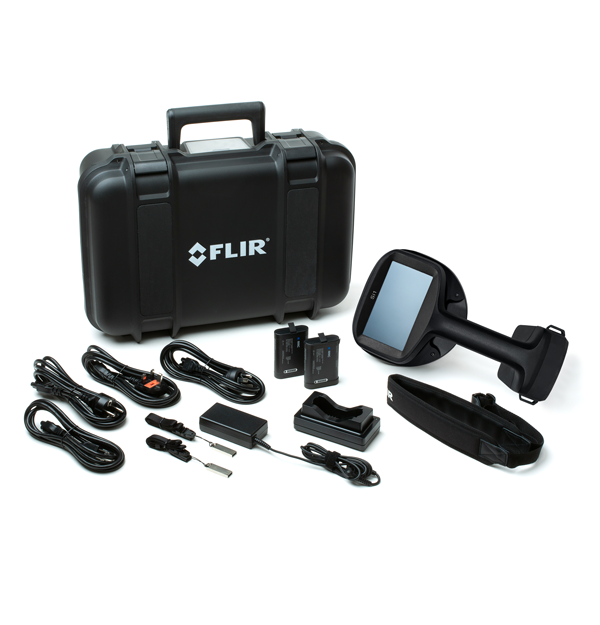

| Tipo de embalagem | FLIR Si1-LD: Estojo rígido de transporte FLIR Si1-LD (sem Wi-Fi): Caixa de papelão |
