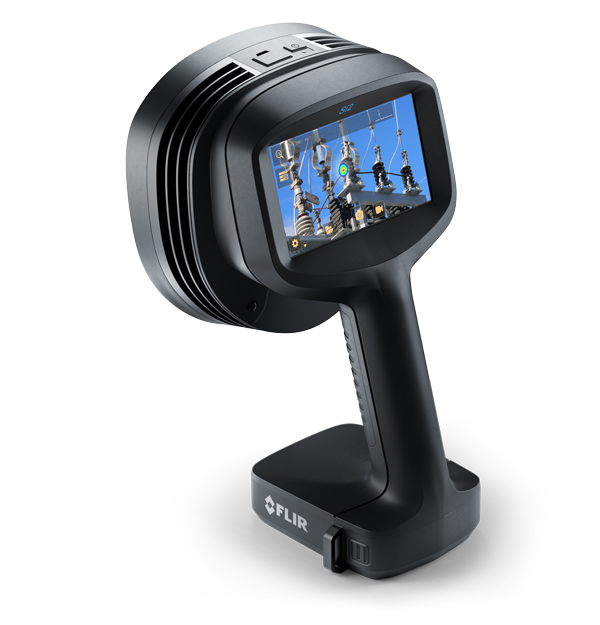

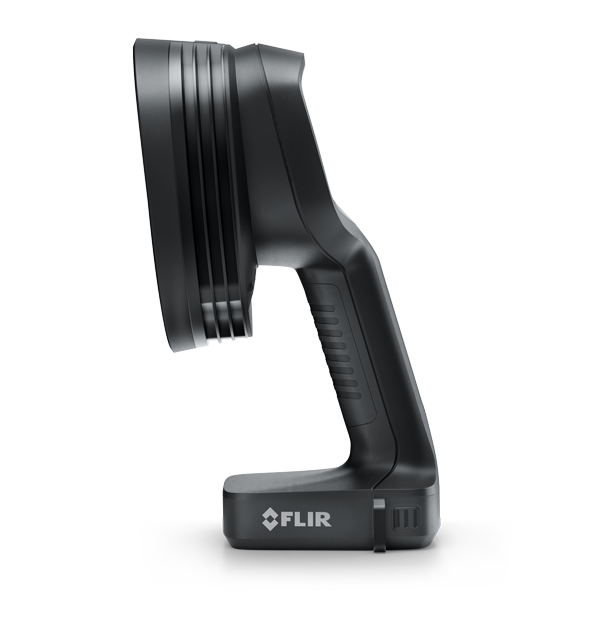

Si2-PD™
Câmera de imagem acústica industrial para detecção de descarga parcial
A câmera de imagem acústica Flir Si2-PD ajuda a reduzir os custos de manutenção de equipamentos elétricos, oferecendo uma solução eficaz para detecção e resposta de descarga parcial (PD). Esta câmera detecta, localiza, classifica e avalia falhas de descarga parcial a até 200 m (656 pés) de distância, identificando problemas de descarga parcial 30 vezes menores em comparação à capacidade de gerações anteriores. Ela avalia a gravidade na câmera e em software, oferecendo o suporte necessário para decisões precisas de manutenção.
Para aplicações específicas, você pode escolher a Si2-LD para detectar vazamento e falha de rolamento, ou a Si2-Pro para aplicações abrangentes de energia elétrica e de detecção de vazamento e falha de rolamento. Esses modelos estão disponíveis na seção de produtos relacionados, permitindo que você personalize sua abordagem de manutenção conforme suas necessidades.
Visão clara, soluções eficientes

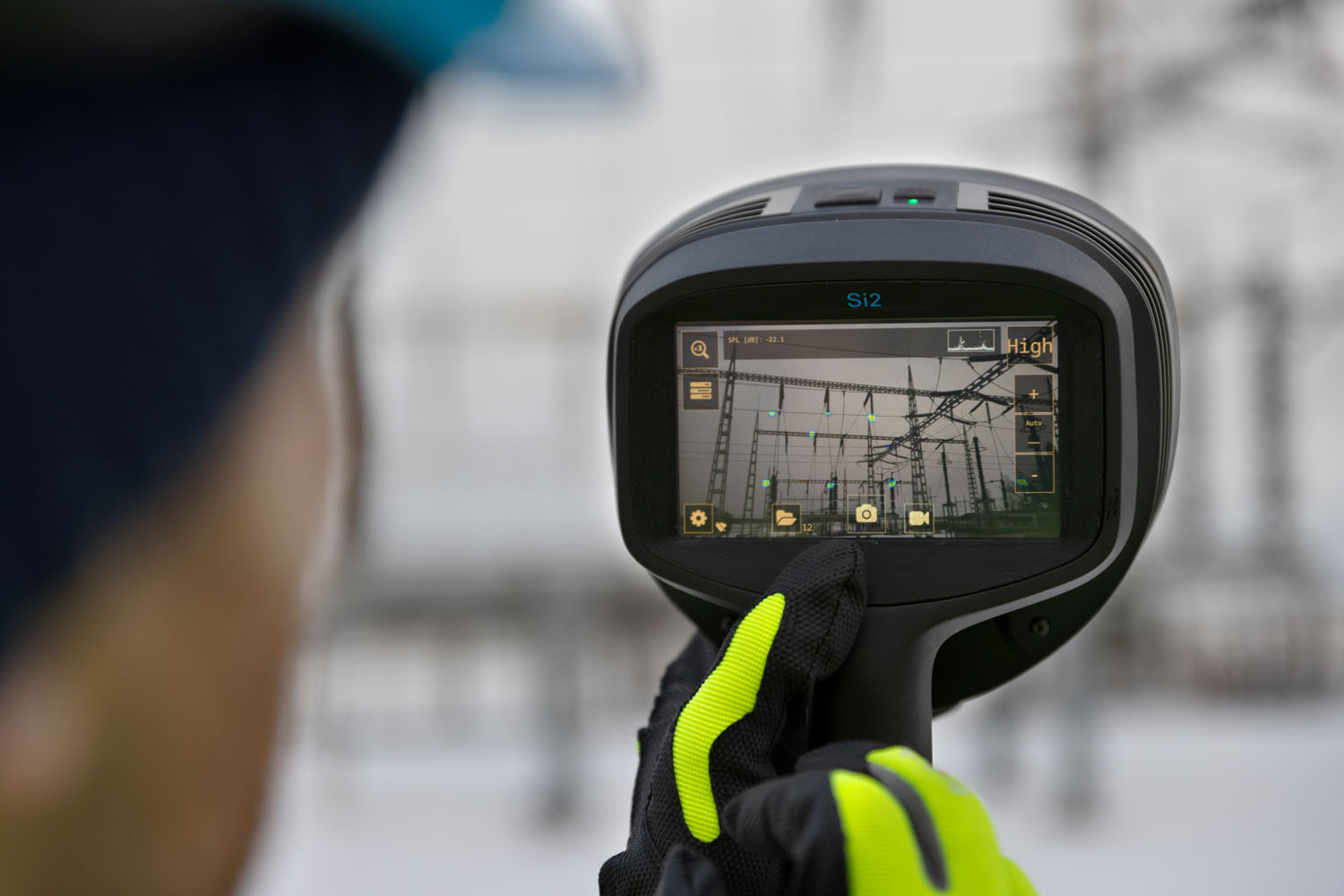

Identifique problemas de descarga parcial, 30 vezes menores do que os detectáveis por gerações anteriores, a até 200 m (656 pés) de distância, sendo indispensável para garantir a eficiência e a segurança operacional.
Ferramentas de análise detalhadas, incluindo categorização no dispositivo do tipo de descarga, gravidade e ações recomendadas, ajudando na tomada de decisões rápida e no planejamento de resposta apropriado.
Garanta o uso e a manutenção ideais de equipamentos em ambientes industriais de grande escala, com gerenciamento de frota, integração de dados na nuvem e atualizações de software OTA. Combine imagens acústicas e térmicas no mesmo relatório.
Especificações
| Destacado | |
|---|---|

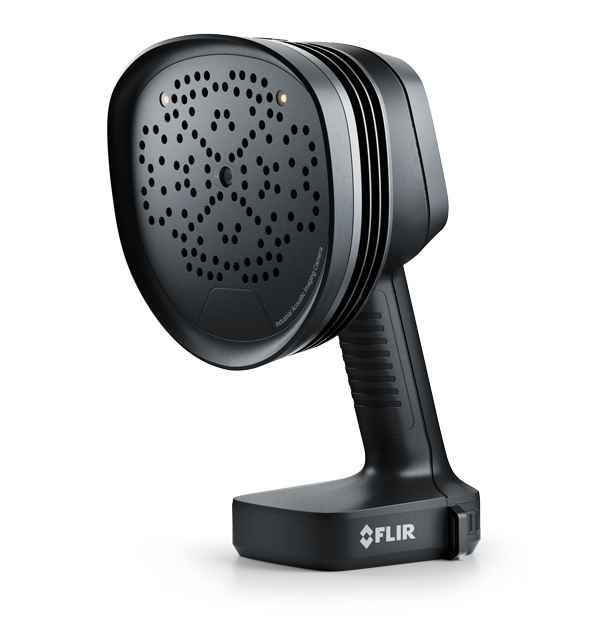

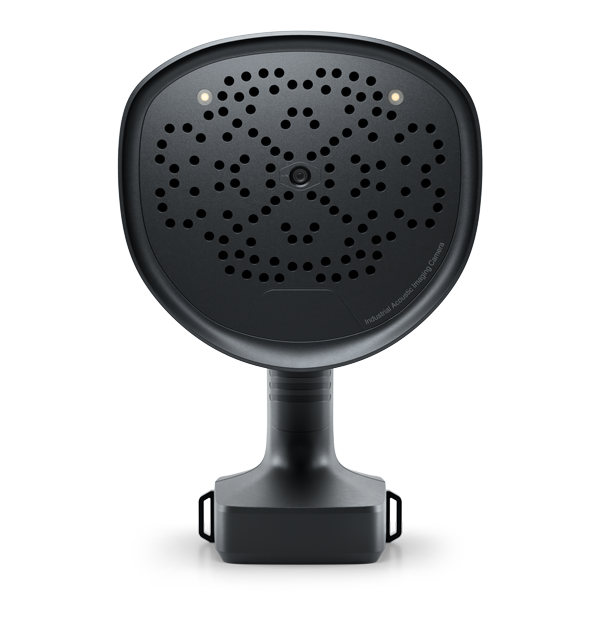

| Medição acústica | 124 microfones MEMS de baixo ruído, com visualização de som em tempo real |
| Avaliação da gravidade | Avaliação automática de gravidade com base em IA, incluindo ações recomendadas na câmera integrada |
| Distância | De 0,3 m (1,0 pé) a 200 m (656 pés) |
| Geração de imagem e óptica | |
|---|---|
| Atualização do software da câmera | Atualização sem fio automática Over The Air (OTA) ou via conexão USB |
| Campo de visão (FOV) | °Diagonal de 75 |
| Resolução da imagem de vídeo | 1280 × 720 |
| Taxa de Quadros do Vídeo | Câmera: 60 fps/Imagem acústica: 30 fps/Tela: 70 fps |
| Zoom | Zoom digital 8x |
| Medição e análise | |
|---|---|
| Avaliação da gravidade | Avaliação automática de gravidade com base em IA, incluindo ações recomendadas na câmera integrada |
| Detection Threshold | 20 kHz: -15 dB SPL 35 kHz: 4 dB SPL 50 kHz: 10 dB SPL 80 kHz: 36 dB SPL 100 kHz: 51 dB SPL |
| Distância | De 0,3 m (1,0 pé) a 200 m (656 pés) |
| Largura de Banda | 2 kHz a 130 kHz |
| Medição acústica | 124 microfones MEMS de baixo ruído, com visualização de som em tempo real |
| Interface do usuário | |
|---|---|

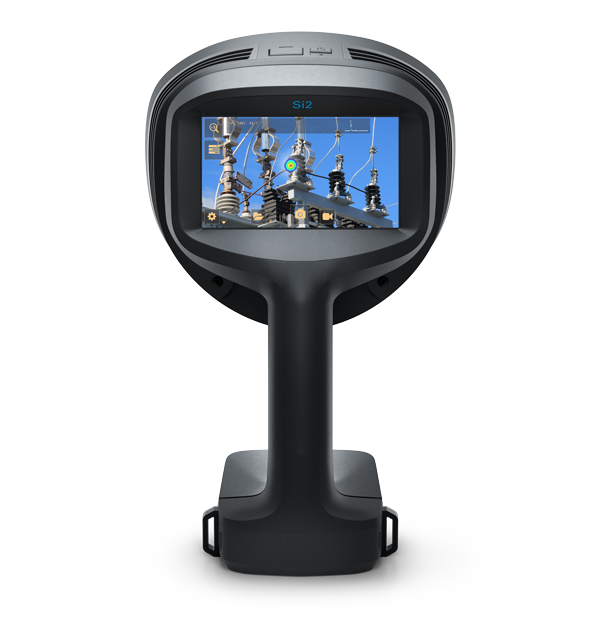

| Display | Tamanho: 5 pol Tela sensível ao toque resistiva de 1280 × 720, TFT LCD, MIPI DSI |
| Potência | |
|---|---|
| Bateria | Bateria recarregável de íons de lítio (RRC 2054): 14,4 V CC, 3,45 Ah, 49,68 Wh Saída máxima: 16,8 V CC, 5 A |
| Carregador de Bateria | Entrada: 19 a 26 V CC, 2,8 A Saída máx.: 17,4 V CC, 4,8 A |
| Peso da bateria | ~ 0,25 kg |
| Tensão de entrada nominal | Tensão de entrada nominal: 12 V CC Entrada máx.: 17 V CC, 3,3 A (limitada) |
| Dados ambientais e certificações | |
|---|---|
| Classe de Proteção | IP54 |
| Faixa de Temperatura de Armazenamento | –20 °C a 70 °C (–4 °F a 158 °F) |
| Faixa de Temperatura Operacional | –10 °C a 50 °C (14 °F a 122 °F) |
| Garantia | http://www.flir.com/warranty/ |
| Umidade de operação e armazenamento | De 0% a 90% recomendável |
| Geral | |
|---|---|
| Anotações | Etiquetas de imagem, comentários e coordenadas GPS |
| Dimensões da bateria | 85 mm × 77 mm (RRC2054) |
| Luzes de Trabalho | 2 modos: Liga/Desliga |
